SDT Sherlog TA - Ультразвуковой детектор для проверки герметичности люков (снят с производства)

Описание

SDT Sherlog TA — автономный ультразвуковой детектор и мульти-передатчик, который SDT International выпустила в 2000 году как первое в мире сертифицированное классификационными обществами решение для ультразвуковой проверки герметичности судовых люков. Sherlog — не программа и не позднейшее переименование, а отдельная линейка приборов (Sherlog S, Sherlog TA), предшествовавшая сегодняшнему сочетанию «детектор SDT270/SDT340 + датчик HATCHecker + программа SHERLOGReporter».

Модель снята с производства. Тип-одобрения на приборы Sherlog, выпущенные SDT, действовали до июня 2011 года, после чего производитель официально объявил линейку Sherlog 200/270 (переходную версию на базе SDT270) устаревшей. Актуальная замена — комплект HATCHecker (специализированный датчик для люков) на базе детектора SDT270 или SDT340, с отчётами в программе SHERLOGReporter.

Ключевые особенности

Автономный комплект

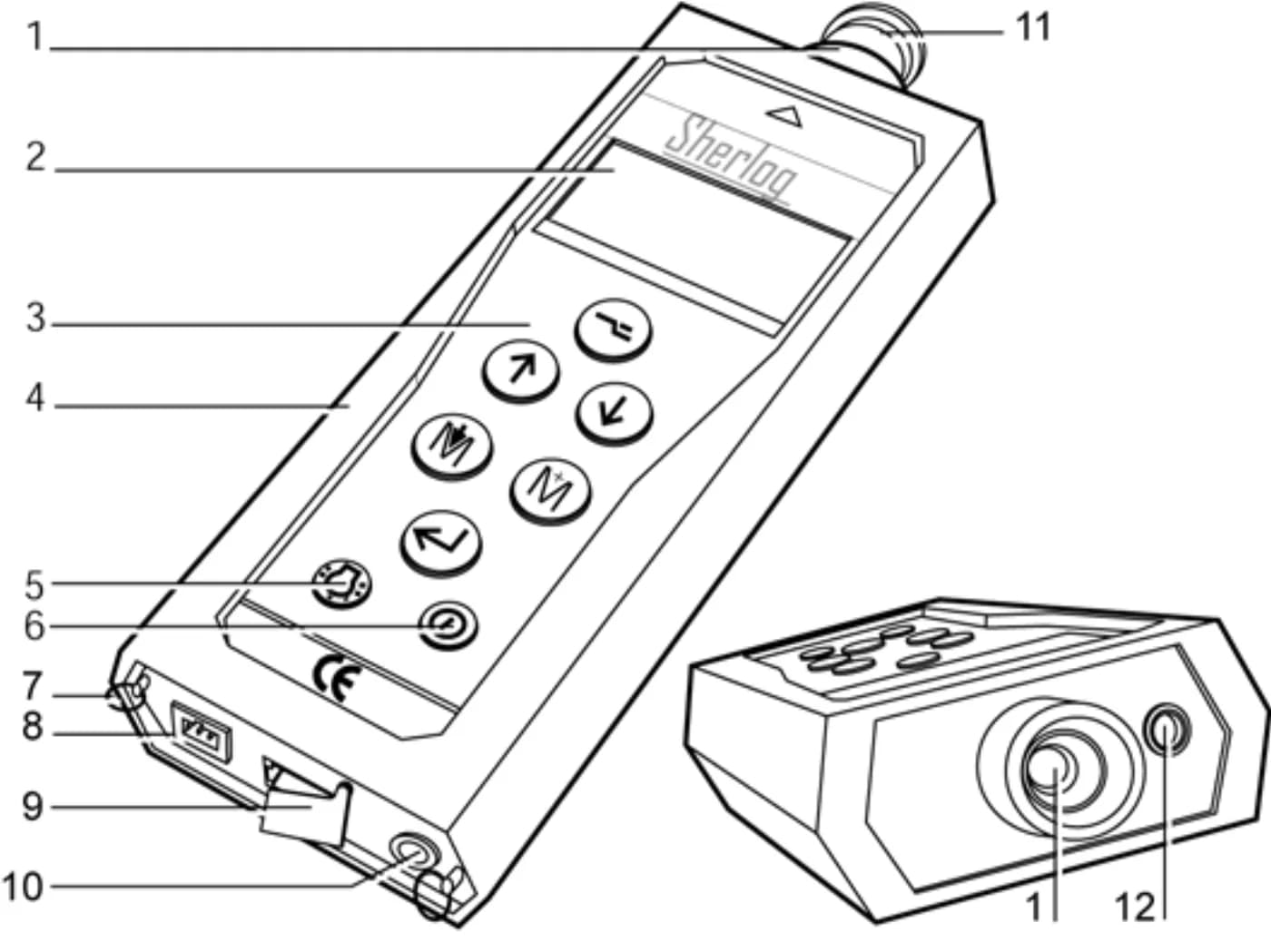

• Детектор Sherlog TA — карманный прибор с ЖК-дисплеем, встроенным ультразвуковым датчиком и разъёмом для внешних датчиков
• Мульти-передатчик SDT 8 — 8 излучателей мощностью 125 мВт каждый, стабилизированная частота 39.2/39.6 кГц (би-соник режим), для создания эталонного ультразвукового сигнала внутри трюма
• Гибкий датчик 820 мм — доступ к труднодоступным зонам по периметру люка

Проверка герметичности

• Метод источник-приёмник — передатчик помещается внутри закрытого трюма, детектор снаружи сканирует шов по периметру
• Тамперпруф-маршруты — заданная последовательность точек контроля с фиксацией даты, времени и результата, результат нельзя задним числом отредактировать
• 1000 точек памяти — по 4 позиции хранения на точку для ультразвуковых и неультразвуковых измерений

Данные и отчётность

• RS232 — передача данных на ПК
• Сертификация — прибор поставлялся с типовыми сертификатами классификационных обществ (DNV, Lloyd's Register) для использования при освидетельствовании

Технические характеристики

Параметр	Описание
Функция	Многофункциональный детектор + мульти-передатчик
Дисплей	Графический ЖК с подсветкой
Клавиатура	8 функциональных клавиш
Встроенный ультразвуковой датчик	Открытого типа, 40 кГц ± 1 кГц, чувствительность -65 дБ/В/мкБар
Гибкий датчик	820 мм, 40 кГц ± 1 кГц, чувствительность -70 дБ/В/мкБар
Внешние датчики	Разъём Lemo 7 pin, ультразвуковые и неультразвуковые
Память	1000 точек × 4 позиции, тамперпруф-ПО обхода люков
Связь	RS232, 19.2 кБод
Аккумулятор	NiMH, 7.2 В, 1500 мАч, 8-10 часов, 500-1000 циклов заряда
Корпус	Экструдированный алюминий
Вес	750 г (с аккумулятором и кобурой)
Габариты	225 × 90 × 40 мм
Наушники	130 дБ, шумоизолирующие
Мульти-передатчик SDT 8	8 излучателей × 125 мВт, 39.2/39.6 кГц, дисперсия 240°
Рабочая температура	-15°C до +60°C

Почему модель снята с производства

SDT перевела функцию Sherlog на общую детекторную платформу: вместо отдельного специализированного прибора сегодня используется универсальный детектор SDT270 или SDT340 (тот же прибор закрывает механику, утечки, электрику, паровые ловушки и другие задачи предиктивного обслуживания), к которому подключается датчик HATCHecker, заточенный под геометрию судовых люков. Отчётность и соответствие требованиям классификационных обществ обеспечивает программа SHERLOGReporter, унаследовавшая имя и назначение оригинального Sherlog.

Что выбрать вместо Sherlog TA

• HATCHecker — специализированный датчик для проверки герметичности люков и крышек трюмов, прямой функциональный преемник
• SDT270 / SDT340 — универсальные детекторы-платформы, к которым подключается HATCHecker (замена автономного детектора Sherlog TA)
• SHERLOGReporter — программа для создания отчётов по проверке герметичности люков в форматах классификационных обществ (замена тамперпруф-ПО и передачи данных по RS232)

Поддержка снятой с производства модели

• Ремонт и калибровка ранее приобретённых приборов Sherlog TA возможны через авторизованные сервисные центры SDT
• Тип-одобрения на приборы Sherlog, выпущенные до июня 2011 года, зафиксированы в архиве сертификатов производителя
• Для новых закупок и продления программы освидетельствования рекомендуется переход на связку SDT270/SDT340 + HATCHecker + SHERLOGReporter
