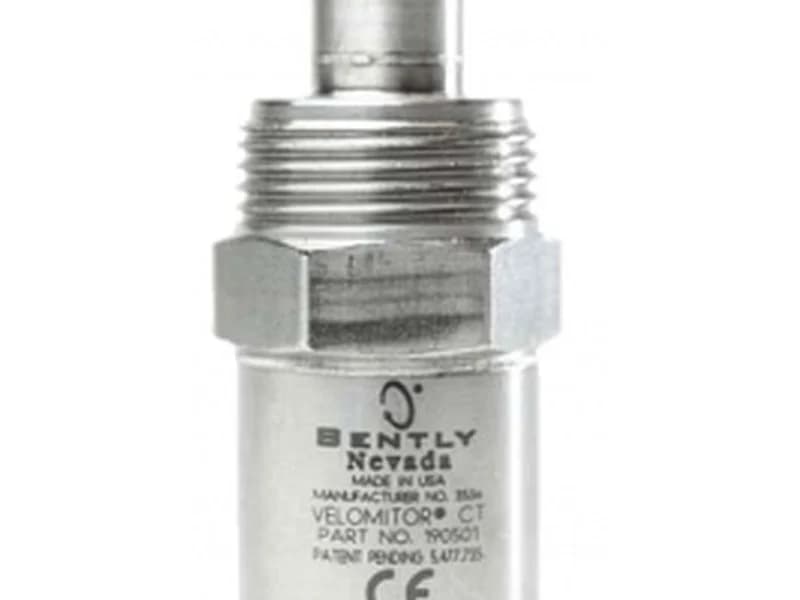

177230 Seismic Transmitter - Вибрационный передатчик 4-20 mA

Описание

177230 Seismic Transmitter - это компактный двухпроводный вибрационный передатчик, который измеряет вибрацию и передает сигнал 4-20 мА напрямую в системы контроля (PLC, DCS, SCADA). Идеальное решение для простой и экономичной интеграции мониторинга вибрации.

Основные характеристики

Двухпроводная технология

• 4-20 мА выход на том же проводе, что и питание
• Loop powered - не требует отдельного источника питания
• Нагрузка: до 600 Ом при 24 VDC
• Совместимость: работает с любыми системами контроля

Встроенный сенсор

• Интегральный акселерометр IEPE
• Измерение виброскорости (Velocity RMS)
• Частотный диапазон: 10-1000 Hz (настраиваемый)
• Широкий динамический диапазон

Конструкция

• Компактный корпус: диаметр ~50 мм, высота ~80 мм
• Монтаж: 1/2" NPT или M20 трубный монтаж
• Степень защиты: IP66 / NEMA 4X
• Масса: ~200 г

Настройка

• Настраиваемый диапазон: 0-10, 0-25, 0-50 mm/s RMS
• DIP-переключатели для базовой настройки
• ПО для конфигурации (опционально)

Технические спецификации

Параметр	Значение
Выход	4-20 мА (2-wire)
Измеряемый параметр	Виброскорость (RMS)
Диапазон	0-25 mm/s RMS (настраиваемый)
Частотный диапазон	10-1000 Hz
Точность	±5% от full scale
Питание (loop)	12-28 VDC
Максимальная нагрузка	600 Ом (при 24 VDC)
Потребление	~12 мА
Температура	-40 to +85°C
Влажность	до 100% (конденсация)
Масса	~200 г

Области применения

Типы оборудования

• Центробежные насосы
• Электродвигатели
• Вентиляторы и воздуходувки
• Редукторы
• Компрессоры малой мощности

Интеграция с системами

• PLC (Siemens, Allen-Bradley, Modicon, etc.)
• DCS (Emerson, Honeywell, Yokogawa, etc.)
• SCADA системы
• BMS (Building Management Systems)

Применения

• Мониторинг общего состояния
• Защита от чрезмерной вибрации
• Предупреждающая сигнализация
• Исторический трендирование

Преимущества

1. Простота - только 2 провода для питания и сигнала
2. Экономичность - низкая стоимость владения
3. Универсальность - совместим с любыми системами контроля
4. Надежность - проверенная конструкция
5. Легкость установки - минимальная настройка

Установка и монтаж

Электрическое подключение

+24 VDC ───────┐
               │
         [ PLUNKA/DCS ]
               │
    4-20 mA ───┘

Требования к монтажу

• Установка непосредственно на корпусе оборудования
• Жесткая поверхность для точных измерений
• Кабельный gland для защиты от влаги
• Минимальная длина кабеля между датчиком и оборудованием

Настройка диапазона

1. Определить требуемый диапазон (например, 0-25 mm/s)
2. Установить DIP-переключатели
3. Подключить к системе контроля
4. Проверить калибровку (опционально)

Таблица соответствия вибрации и тока

Вибрация (mm/s RMS)	Ток (мА)	Состояние
0	4	Норма (4 mA)
6.25	8	Хорошее
12.5	12	Удовлетворительное
18.75	16	Тревожное
25	20	Критическое (20 mA)

Сравнение с другими решениями

Характеристика	177230 Transmitter	1900/65A	Вибромонитор + датчик
Провода	2 (loop)	Много	Много
Цена	Низкая	Средняя	Высокая
Настройка	Минимальная	Средняя	Сложная
Интеграция	Любая PLC/DCS	Различная	Зависит от системы
Функции	Только вибрация	Вибрация + процесс	Расширенные
Лучшее применение	Простые задачи	Средняя критичность	Критическое оборудование

Техническое обслуживание

Плановое обслуживание

• Ежемесячно: проверка показаний
• Quarterly: проверка кабеля и разъемов
• Annually: калибровка (если требуется)

Диагностика проблем

• 4 mA зафиксировано: обрыв loop или incorrect wiring
• 20 mA зафиксировано: перегрузка или incorrect range
• Нестабильные показания: проблема с монтажом или кабелем
• Нет питания: проверить напряжение loop
