Ультрадыбыстық ағу іздегіш: қалай жұмыс істейді және нені табады

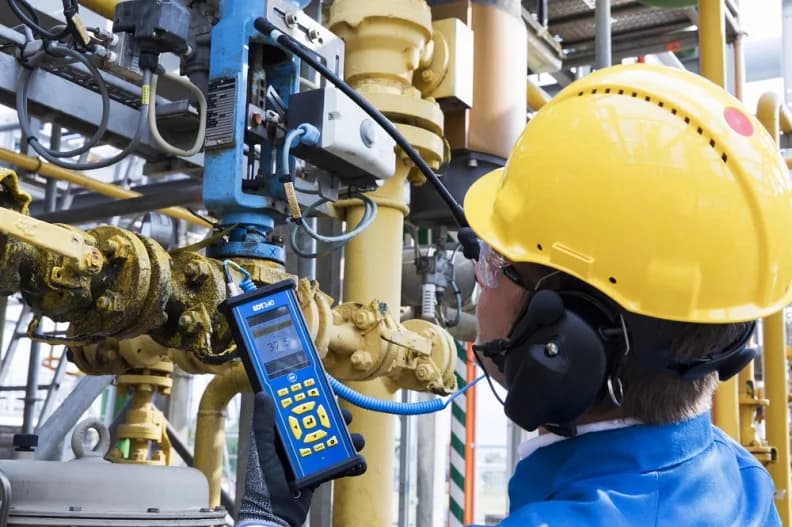

Ультрадыбыстық ағу іздегіш ағуды дыбыс бойынша табады: саңылау арқылы қысыммен шыққан газ турбуленттілік пен жоғары жиілікті ысыл тудырады. Аспап осы ультрадыбысты қабылдайды, күшейтеді, сүзеді және құлаққаптағы естілетін дыбысқа айналдырады, ал экранда сигнал деңгейін көрсетеді. Оператор датчикті құбыр бойымен жүргізіп, сигнал ең жоғары болатын нүктеге жетеді.

Ағуда ультрадыбыс қайдан пайда болады

Сығылған ауа немесе газ саңылау арқылы өткенде ағын турбулентті болып, жоғары жиілікті ысыл шығарады. Тыныш жерде оны кейде құлақпен естуге болады, бірақ жұмыс істеп тұрған өндірісте ол жабдық шуының ішінде жоғалады. SDT деректері бойынша бұл сигнал адамның есту шегінен тыс жатыр.

Саңылаудағы қысым айырмасы неғұрлым жоғары болса, ол арқылы шығын соғұрлым көп болады. Сондықтан АҚШ Энергетика министрлігі (DOE) желідегі қысымды жеткілікті ең төменгі деңгейде ұстауға кеңес береді: айырма аз болғанда сол саңылау арқылы ауа азырақ кетеді.

Аспап неден тұрады

DOE сипаттамасы бойынша портативті ультрадыбыстық ағу детекторы бағытталған микрофондардан, күшейткіштерден және дыбыс сүзгілерінен тұрады және көрнекі индикаторы немесе құлаққабы болады. Қазіргі SDT аспаптарында бұл былай көрінеді:

Түйін	Не істейді
Датчик	Ультрадыбысты ауадан (ауа датчигі) немесе беттен (жанасу датчигі) қабылдайды
Күшейткіш және сүзгілер	Сигналды аспаптың жұмыс жиілік диапазонында бөліп алады
Гетеродиндік түрлендіру	Ультрадыбысты құлаққаптан тыңдауға болатындай естілетін диапазонға көшіреді
Экран	Сигнал деңгейін дБ-мен көрсетеді, кейбір модельдерде нақты уақыттағы гистограмма бар
Жад және бағдарлама	Есепке арналған нүктелер мен өлшемдерді сақтайды (деректер жазатын модельдерде)

Жұмыс диапазоны модельдерде әртүрлі. Мысалы, SDT340 ультрадыбыстық арнасы 20–50 кГц, SDT270 және SDT200 жолағы 100 кГц-ке дейін, SonaVu+ акустикалық камерасы 2-ден 100 кГц-ке дейін (аспаптар карточкаларындағы деректер).

Неліктен ол шулы цехта жұмыс істейді

SDT мұны былай түсіндіреді: ультрадыбыстық детектор датчик сипаттамаларынан тыс қоршаған дыбыстарға әсер етпейді және жоғары сезімталдықпен қажетті сигналды бөліп алады. Ағудың турбуленттілігі саңылау нүктесінде шоғырланған, сондықтан оған жақындаған сайын дБ деңгейі өседі. Бұл сабын ерітіндісі немесе құлақпен іздеу қолданылмайтын жерде өндірісті тоқтатпай ағу іздеуге мүмкіндік береді.

Іздегішпен ағуды қалай іздеу керек

SDT ұсынымдары бойынша тәртіп:

1. Аспапты қосып, құлаққапты киіңіз.
2. Датчикті құбыр бойымен баяу қозғалыстармен жүргізіп, қосылыстарды, бұрылыстарды және соңғы арматураны тексеріңіз: SDT деректері бойынша ағу көбіне сол жерлерде пайда болады.
3. дБ деңгейінің секіруін байқағанда, сигнал ең жоғары нүктені тапқанша іздеу аймағын тарылтыңыз. Ағу орны дәл сол.
4. Жоспарлы терезеде жөндеу үшін ағуды биркамен белгілеңіз.
5. Орнын және сигнал деңгейін жазып алыңыз. SDT компаниясының LEAKReporter бағдарламасы дБмкВ өлшемдерін шығынға (л/сағ) және жылдық шығындарға қайта есептейді, солар бойынша жөндеу кезегі де құрылады.

Желіні аралаудың толық тәртібі, компрессор бойынша шығынды бағалаудан бастап жөндеуден кейінгі бақылауға дейін, «Сығылған ауаның ағуын қалай табуға болады: 5 тәсіл» мақаласында сипатталған.

Қандай датчиктер бар

Қандай қашықтықтан және қай жерлерде іздеуге болатыны датчикке байланысты. Ауа датчиктері бойынша SDT деректері:

Датчик	Мақсаты	SDT деректері бойынша қашықтық
Кіріктірілген датчик	Оңай қол жетімді учаскелер	Орынға тікелей қол жеткізу
Иілгіш датчик (Flexible Sensor)	Қол жетуі қиын жерлер, кедергілерді айналып өту: иілгіш металл түтікшедегі датчик	Қысқа қашықтық
AIRSense	Жақын және орташа қашықтық	0–6 м, EDS конусымен 15 м-ге дейін
Кіріктірілген датчикке арналған EDS қондырмасы	Сезімталдықты арттырады	15 м-ге дейін
ParaDish2 (параболалық)	Алыс учаскелер: эстакадалар, биік трассалар; оптикалық визир және лазерлік көрсеткіш	91 м-ден астам

SDT деректері бойынша иілгіш датчик пен ParaDish2 SDT270-пен бірге жарылыс қаупі бар аймақтарға арналған ATEX талаптарына сәйкес келеді.

Ультрадыбыстық ағу іздегіш нені табады

• Сығылған ауаның ағуы — негізгі міндет.
• Қысымдағы басқа газдардың ағуы. SDT өз аспаптарын сығылған ауа мен газдардың ағуын іздеуге арналған деп сипаттайды.
• Вакуумдық жүйелердегі сорылулар. SDT сипаттамасы бойынша LEAKChecker сығылған ауа мен вакуум ағуларын іздеуге арналған. Толығырақ — «Вакуумдық жүйедегі ауа сорылуын іздеу» мақаласында.
• Көпфункционалды аспаптардың басқа міндеттері. SDT270 және SDT340 конденсат ажыратқыштар мен клапандарды тексеру, мойынтіректер мен майлауды бақылау, электр разрядтарын іздеу үшін де қолданылады. Әдістің негіздері — «Ультрадыбыстық инспекция: бастаушыларға арналған нұсқаулық» мақаласында.

Әдістің шектеулері

• Газды анықтамайды. Аспап ағып шығуды естиді, бірақ нақты не ағып жатқанын білмейді. Затты және концентрацияны растау үшін газ анализаторы керек; ұшпа органикалық қосылыстарға арналған PID-детекторлар туралы — «Газ және ҰОҚ ағуын іздеу: Ion Science PID-детекторлары» мақаласында.
• Қысым айырмасы қажет. Желіде қысым болмаса, турбуленттілік болмайды және ағу естілмейді.
• Бүкіл желі бойынша шығын үлесін бірден көрсетпейді. Оны компрессор жұмысы бойынша бағалайды, ал құнын сығылған ауа ағуының калькуляторында есептейді.
• Әр нүктені аралап шығу керек. Үлкен алаңдар мен төбедегі трассалар үшін көзді экранда көрсететін акустикалық камера ыңғайлырақ: «SonaVu немесе Crysound: қай акустикалық камераны таңдау керек» қараңыз.

Қай аспапты таңдау керек

• Тек ауа мен газ ағуы, операторды оқытусыз — LEAKChecker: қосылған бойда жұмыс істейді, сигнал гистограммасын көрсетеді.
• Ағулар, сонымен қатар мойынтіректер, конденсат ажыратқыштар, электр жабдығы және маршруттар бойынша есептер — SDT340.

Осы міндетке арналған барлық аспаптар «Ағуларды іздеу» бөлімінде жинақталған. KEG TRK SDT ультрадыбыстық ағу іздегіштерін Қазақстанда жеткізеді. Бағасы сұраныс бойынша.
