Қазақстанда клапандар мен арматураны ультрадыбыспен бақылау

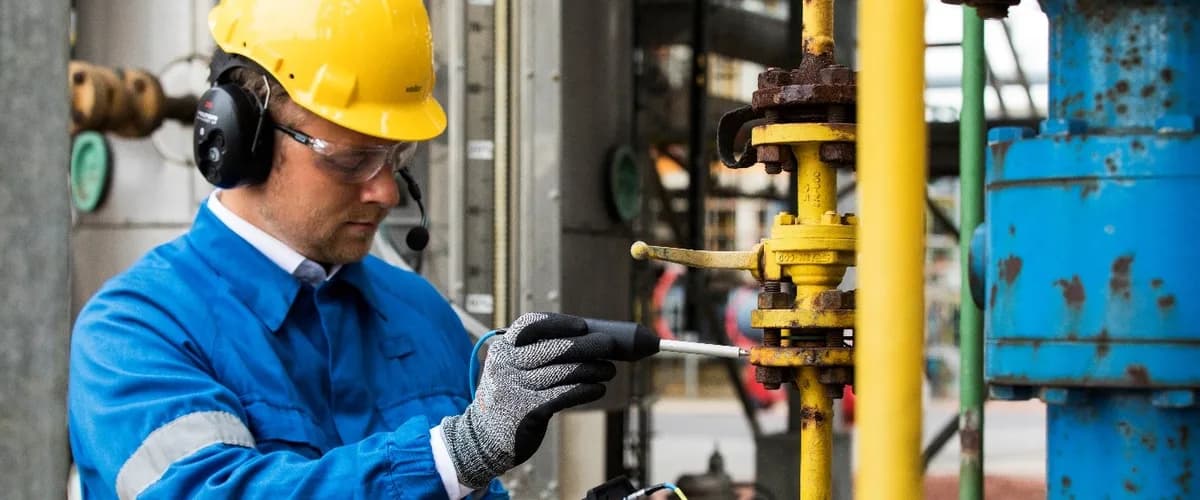

📸 Фото: инспектор ультрадыбыстық датчикпен мұнайхимия немесе газ кәсіпорнының құбырындағы өнеркәсіптік шаровой кранды немесе сақтандырғыш клапанды тексереді
Ұсынылған формат: 1200×500 px, WebP
Клапан өткізуін ультрадыбыспен табу — ультрадыбыстық бақылау әдістемесінің жетінші тірегі — құбыр арматурасының өткізуі мен тұрып қалуын бөлшектемей және технологиялық процесті тоқтатпай 2 минут ішінде анықтауға мүмкіндік береді. Өткізетін жабық клапан өнім немесе энергия тасығышының тікелей шығынын тудырады, ал жұмыс істемейтін сақтандырғыш клапан объектінің қауіпсіздігіне қауіп төндіреді.
Ультрадыбыстық датчик клапан корпусына затворының екі жағынан да орналастырылады. «Дейін» және «кейін» сигналдарын салыстыру нақты көрсетеді: клапан ұстайды (кейінгі сигнал айтарлықтай төмен) немесе өткізеді (сигналдар салыстырмалы — ақау арқылы турбулентті ағын). Әдіс кез келген арматура түрі үшін жұмыс істейді — шаровой, задвижка, вентиль, сақтандырғыш, кері, реттегіш.
KEG TRK — SDT Ultrasound Solutions компаниясының Қазақстандағы ресми жеткізушісі. ҚР мұнайхимия, газ, энергетика және өндіріс кәсіпорындарының арматурасын бақылауға арналған детекторларды жеткіземіз. Клапандарды ультрадыбыспен диагностикалау әдістемесі бойынша оқыту — жеткізу жинағында.
Клапандар мен арматураны бақылауға ультрадыбысты қолдану
Тоқтатусыз және бөлшектеусіз құбыр арматурасын толық диагностикалау.
Күй мен өткізуді бағалау
Жабық клапанның өткізуін анықтау — тығыз жабылмаған затвор арқылы өтетін сұйықтық немесе газ турбулентті ультрадыбыстық сигнал тудырады. Арматураны бөлшектемей және құбырды талдамай нақты нәтиже.
Сақтандырғыш клапандарды бақылау
Сақтандырғыш клапандар есептік қысымда дәл ашылып, лақтырудан кейін сенімді жабылуы тиіс. Ультрадыбыстық диагностика үнемі әлсіз ашық тұратын немесе толық жабылмайтын клапандарды анықтайды.
Позиционерлерді тексеру
Пневматикалық және электрлік позиционерлері бар реттегіш клапандарды диагностикалау: атқарушы механизмді бөлшектемей шеткі жағдайлардағы отырғызу тығыздығы мен жүріс динамикасын бағалау.
Кері клапандарды мониторингтеу
Толық жабылмайтын кері клапандар рециркуляция тудырып, сораптар мен компрессорлардың өнімділігін төмендетеді. Өту ультрадыбыстық сигналы ақаулы кері клапанды нақты көрсетеді.
Клапандарды ультрадыбыспен қалай диагностикалау керек
Датчиктен өткізудің сандық бағасына дейінгі үш қадам.
Датчикті клапан корпусына орнатыңыз
Магнитті немесе түйіспелі ультрадыбыстық датчик клапанның металл корпусына орнатылады — дейінгі және кейінгі сигналдарды салыстыру үшін затвордың екі жағынан да. Дайындық — 30 секунд.
Затвордың алдындағы және кейінгі сигналдарды салыстырыңыз
Жабық дұрыс клапан: затвордан кейінгі сигнал бұрынғыдан айтарлықтай төмен. Өткізетін клапан: сигналдар салыстырмалы — турбулентті ағын шығыс жағында сигнал тудырады. dBµV-тегі айырмашылық — өткізудің сандық бағасы.
Жіктеп, құжаттаңыз
Нәтижені дерекқорға енгізіңіз: дұрыс / болмашы өткізу / сыни өткізу. Құрылғы келесі айналымда салыстыру және тренд жасау үшін сигналдың аудиожазбасын сақтайды.
Клапандарды ультрадыбыспен бақылаудың артықшылықтары
Қазақстан кәсіпорындары үшін ауыстыруда үнемдеу, қауіпсіздік және құжаттау.
Демонтажсыз диагностика
Клапанды шешудің, арматураны бөлшектеудің немесе технологиялық желіні тоқтатудың қажеті жоқ. Ультрадыбыстық датчик корпусқа қойылады — нәтиже 2 минутта.
Жұмыс қысымында тексеру
Барлық өлшеулер жұмыс қысымында жүргізіледі. Сақтандырғыш және реттегіш клапандарды жөндеуге шығармай, тікелей жұмыс режимінде тексеруге болады.
Өнім мен энергия шығынын азайту
Өткізетін клапандар шикізат, өнім немесе энергия тасығышының шығынына әкеледі. Бір ақаулы клапанды анықтап ауыстыру құрылғы құнын ақтайды.
Агрессивті орталарды қауіпсіз тексеру
Клапан корпусының қабырғасы арқылы жанаспай диагностикалау — агрессивті орталары, қауіпті газдары, қышқылдары және қызған буы бар клапандар үшін қауіпсіз.
Арматура тарихын құжаттау
Құрылғы әрбір өлшеу деректерін сақтайды. Клапандар күйінің тарихы регламент бойынша емес, наработка мен күй бойынша ауыстыруды жоспарлауға мүмкіндік береді.
Жоспарлы ауыстыруда үнемдеу
Дәстүрлі түрде клапандар күйіне қарамастан мерзімі бойынша ауыстырылады. Ультрадыбыстық мониторинг шынымен ақаулы клапандарды ғана ауыстыруға мүмкіндік беріп, шығынды 40-60%-ға азайтады.
Арматураны қызмет көрсету бағдарламасын оңтайландырғыңыз келе ме?
KEG TRK мамандары арматураңыздың түрі мен көлеміне оңтайлы құрылғыны таңдайды.
Кеңес алуКлапандарды ультрадыбыспен бақылауға арналған SDT құрылғылары
Базалық ULTRAChecker-ден кәсіби SDT340-қа дейін.
SDT340
КәсібиАрматураны кешенді диагностикалауға арналған мультисенсорлық платформа: ультрадыбыс + дірілдеу + ИҚ.
Мынаған қолайлы: Маңызды арматура, кешенді диагностика
SDT270
Деректер мен трендтерАрматураны мониторингтеу бағдарламасына арналған деректерді жазатын және трендтік талдау жасайтын озық детектор.
Мынаған қолайлы: Арматура ПдО бағдарламасы, трендтер
ULTRAChecker
Қарапайым стартУльтрадыбыс тәжірибесінсіз клапандарды базалық диагностикалауға арналған арнайы детектор.
Мынаған қолайлы: Клапандарды базалық тексеру
SDT200
БастаушыларғаДереу дыбыстық нәтижесі бар клапандарды бақылау бағдарламасын бастауға арналған базалық детектор.
Мынаған қолайлы: Арматура диагностикасындағы алғашқы қадам
Ультрадыбыстық бақылаудың басқа тіректерін зерттеңіз
Әдістеме 8 саланы қамтиды — бір құрылғы барлық міндеттерді шешеді.
