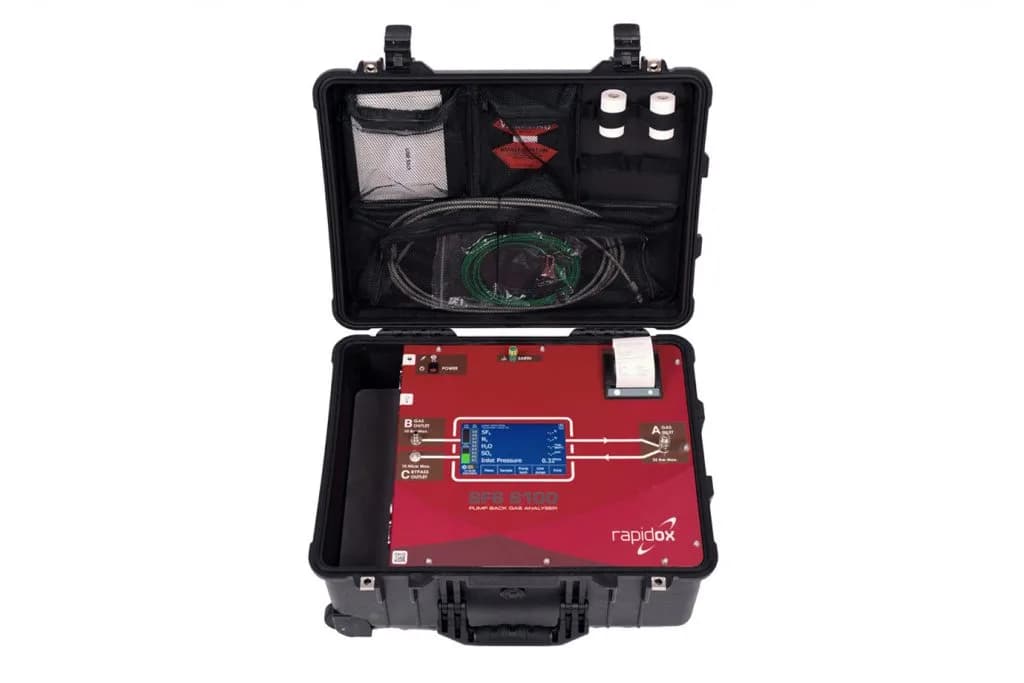

Rapidox SF6 6100 Pump Back - Газоанализатор с возвратом газа

Описание

Rapidox SF6 6100 Pump Back — это полностью автоматический газоанализатор элегаза премиум-класса от компании Cambridge Sensotec (Великобритания) с уникальной функцией возврата газа обратно в оборудование после анализа. Это решение с нулевыми выбросами (Zero Emission), которое минимизирует потери дорогостоящего SF6 и защищает окружающую среду.

Ключевое отличие: Функция Pump Back

Что такое Pump Back?

Pump Back — это встроенная система возврата элегаза:

• Отбор пробы — газ забирается из оборудования
• Анализ — измерение всех параметров качества
• Возврат — чистый SF6 закачивается обратно
• Результат — минимальные потери газа

Зачем нужен возврат газа?

Экономические преимущества

• SF6 — дорогой газ — цена до $100+ за кг
• Минимизация потерь — возврат до 99% газа
• Экономия на заправке — меньше покупок нового газа
• Быстрая окупаемость — за несколько анализов

Экологические преимущества

• SF6 — парниковый газ — в 23 500 раз сильнее CO2
• Zero Emission — нулевые выбросы в атмосферу
• Соответствие Kyoto Protocol — снижение выбросов
• Экологическая ответственность — зелёные технологии

Эксплуатационные преимущества

• Без снижения давления — газ возвращается в систему
• Без простоя оборудования — не требуется заправка
• Быстрый анализ — автоматический цикл
• Безопасность — минимальное обращение с газом

Технические характеристики

Измерительные параметры

Параметр	Диапазон	Точность
SF6 (чистота)	0 — 100%	±0.5%
Влажность (Td)	-60°C до +20°C	±2°C
SO2	0 — 1000 ppm	±5%
H2S	0 — 1000 ppm	±5%
Другие газы	До 8 одновременно	По спецификации

Насосная система

Характеристика	Значение
Тип насоса	Встроенный вакуумный
Производительность	Автоматическая
Возврат газа	До 99%
Давление возврата	Как в оборудовании

Физические параметры

Параметр	Значение
Дисплей	7" сенсорный TFT (180 мм)
Защита	IP66 (кейс Peli)
Вес	21 кг с кейсом
Габариты	500 × 400 × 250 мм
Батарея	Li-Ion, до 8 часов
Кейс	Peli с колесами и ручкой

Полная автоматизация

Walk Away Timer

• Задержка запуска — таймер "отойди и вернись"
• Автоматический старт — начало анализа по таймеру
• Свободное время — занимайтесь другими делами
• Автофиниширование — полный цикл без вмешательства

Auto-Abort Function

• Контроль ошибок — автоматическое обнаружение проблем
• Безопасная остановка — при отклонениях
• Защита оборудования — предотвращение повреждений
• Диагностика — сообщение об ошибке

Auto-Clean Function

• Очистка датчиков — после каждого измерения
• Продление ресурса — датчики служат дольше
• Точность — стабильные результаты
• Автоматически — без участия оператора

Режимы работы

Стандартный режим Pump Back

1. Подключение к испытательному патрубку
2. Отбор пробы — автоматический забор газа
3. Анализ — измерение всех параметров
4. Возврат — закачка SF6 обратно
5. Отчет — сохранение результатов

Газовый баллон (Gas Cylinder Mode)

• Анализ SF6 из баллонов
• Проверка качества нового газа
• Контроль газа для заправки
• Приемо-сдаточный анализ

Прямое измерение (Direct Mode)

• Измерение без возврата
• Для систем без возврата
• Экспресс-анализ

Встроенные тесты и стандарты

CIGRE Тесты

Международные тесты для SF6 оборудования:

• CIGRE B3.02 — анализ качества SF6
• CIGRE TF — рабочие группы рекомендации
• Автоматические протоколы — соответствие формату

IEC Стандарты

• IEC 60480 — бывший в употреблении SF6
• IEC 62271-100 — высоковольтные выключатели
• IEC 62067 — кабельные линии с SF6
• Автоматическая оценка — pass/fail по стандартам

Уникальные технологии

Rapidri System

• Ускоренная операция — быстрее стандартных циклов
• Специальная процедура — оптимизированный анализ
• Экономия времени — до 40% быстрее
• Точность сохранена — без компромиссов

Modular Sensor Choice

• До 8 газов — одновременно
• Модульные датчики — легкая замена
• Конфигурация — под задачи заказчика
• Будущее обновление — новые датчики

Применение Rapidox SF6 6100 Pump Back

Сценарии использования

Ввод в эксплуатацию

• Проверка качества SF6 после монтажа
• Анализ перед first power-up
• Документация для гарантии
• Возврат газа — без потерь

Плановое обслуживание

• Регулярный мониторинг состояния
• Диагностика старения оборудования
• Контроль продуктов разложения
• Минимизация заправок

После аварийного отключения

• Анализ причин аварии
• Проверка состояния газа
• Решение о замене/восстановлении
• Экономия на новом газе

Экологический контроль

• Учёт выбросов SF6
• Отчётность для Kyoto Protocol
• Сертификация ISO 14001
• Зелёная энергетика

Преимущества перед стандартным анализом

Сравнение методов анализа

Метод	Потеря газа	Время	Стоимость
Лабораторный анализ	100%	Дни	Высокая
Стандартный портативный	100%	Минуты	Средняя
Pump Back	<1%	Минуты	Быстрая окупаемость

Экономический эффект

• Стоимость SF6 — ~$100 за кг
• Потери при анализе — обычно 2-5 кг
• Экономия Pump Back — $200-500 за анализ
• Окупаемость — за 10-20 анализов

Области применения

Типы оборудования

• Высоковольтные выключатели — 110kV, 220kV, 500kV
• Средневольтные выключатели — 6kV, 10kV, 35kV
• Газоизолированные линии (GIL) — длинные линии
• Трансформаторы — с SF6 изоляцией
• Распредустройства (GIS) — комплектные подстанции

Отрасли

• Электроэнергетика — сетевые компании
• Промышленность — собственные подстанции
• Железные дороги — тяговые подстанции
• Нефтегаз — аварийное питание
• Металлургия — мощные потребители

Комплектация

Стандартная комплектация

• Газоанализатор Rapidox SF6 6100 Pump Back
• Встроенный вакуумный насос
• Ударопрочный кейс Peli с колесами
• Литиевая батарея
• Зарядное устройство (220V + авто зарядка)
• Пробоотборный шланг 2 метра
• Соединительные фитинги
• Руководство пользователя

Опциональные аксессуары

• Встроенный принтер — печать на месте
• Дополнительные датчики — расширенный анализ
• Калибровочные газы — для поверки
• Специальные фитинги — под разные типы оборудования
• ПО для ПК — анализ данных

Мультиязычность

Поддерживаемые языки

• Русский
• English
• Deutsch
• Français
• Español
• Другие по запросу

Локализация

• Интерфейс на выбранном языке
• Отчёты на языке пользователя
• Соответствие местным стандартам

Калибровка и сервис

Калибровка

• Периодичность — каждые 12 месяцев
• Ресурс датчиков — более 5 лет
• Модульная замена — пользователем
• Аккредитованные центры — по всему миру

Техническая поддержка

• Гарантия — от производителя
• Обучение — сертификация операторов
• Hotline — техподдержка
• Обновления — через USB

Экологическая ответственность

Zero Emission Technology

Rapidox SF6 6100 Pump Back — это решение с нулевыми выбросами:

• Minimise SF6 emissions — минимизация выбросов
• Environmental protection — защита окружающей среды
• Regulatory compliance — соответствие регуляциям
• Sustainable future — устойчивое развитие

SF6 и климат

• Потенциал глобального потепления — 23 500 × CO2
• Атмосферное время жизни — 3200 лет
• Kyoto Protocol — регулирование выбросов
• EU F-Gas Regulation — ограничения в Европе

Почему Rapidox SF6 6100 Pump Back?

Для экологически ответственных компаний

• Zero emission technology
• Соответствие Kyoto Protocol
• Отчётность по выбросам
• Зелёная сертификация

Для экономии бюджета

• Минимизация покупок SF6
• Быстрая окупаемость
• Снижение эксплуатационных затрат
• Автоматизация — меньше труда

Для качества измерений

• Cambridge Sensotec качество
• Полная автоматизация
• Встроенные тесты CIGRE/IEC
• Модульные датчики

Документы и стандарты

Техническая документация

• Руководство пользователя PDF
• Техническая спецификация PDF
• Сертификаты калибровки

Стандарты

• IEC 60480 — Руководство по бывшему SF6
• IEC 62271 — Высоковольтное оборудование
• CIGRE — Рекомендации по SF6
• CE — Европейское соответствие

Сравнение с Rapidox SF6 6100 Standard

Характеристика	SF6 6100 Standard	SF6 6100 Pump Back
Возврат газа	Нет	Да
Вес	8.5 кг	21 кг
Автоматизация	Полная	Полная + насос
Выбросы SF6	100% пробы	<1%
Стоимость	Базовая	Премиум
Применение	Общий анализ	Для экономии газа

Выбор модели

Выберите Standard если:

• Небольшой бюджет
• Нужна лёгкая переноска
• Анализ новых установок
• Нет требований к возврату

Выберите Pump Back если:

• Частый анализ оборудования
• Дорогой SF6 газ
• Экологические требования
• Экономия на газе важна
