Почему подшипники цапф шаровых мельниц выходят из строя быстро?

Нагрузка 200–800 т при работе 24/7, постоянная вибрация от шаров и руды. Неправильная смазка, загрязнение шламом и вода в масле — главные причины. LUBExpert исключает ошибки дозирования смазки.

Как определить начало износа подшипника цапфы?

SDT340 фиксирует рост ультразвукового параметра RMS на 6–8 дБ относительно базовых значений — начальный износ. Рост на 12–16 дБ — критическое предупреждение. Artesis дополнительно анализирует токовые паттерны двигателя.

Нужно ли останавливать мельницу для диагностики?

Нет. SDT340 работает при работающей мельнице. Artesis e-MCM устанавливается в кабельном шкафу за 1–2 часа без остановки. Только для установки стационарных датчиков Bently Nevada требуется кратковременная остановка.

Что происходит при катастрофическом отказе подшипника цапфы?

Замена подшипника и вала цапфы занимает 2–4 недели. Стоимость ремонта — $500K–$2M в зависимости от размера мельницы. Ежесуточный простой — $50–200K. Это делает мониторинг экономически очевидным.

Как мониторинг связан с контролем загрузки мельницы?

Artesis e-MCM по токовому сигналу двигателя определяет степень загрузки мельницы шарами и рудой, фиксирует износ футеровки и аномальные режимы (переполнение, забивание). Это позволяет оптимизировать процесс помола.

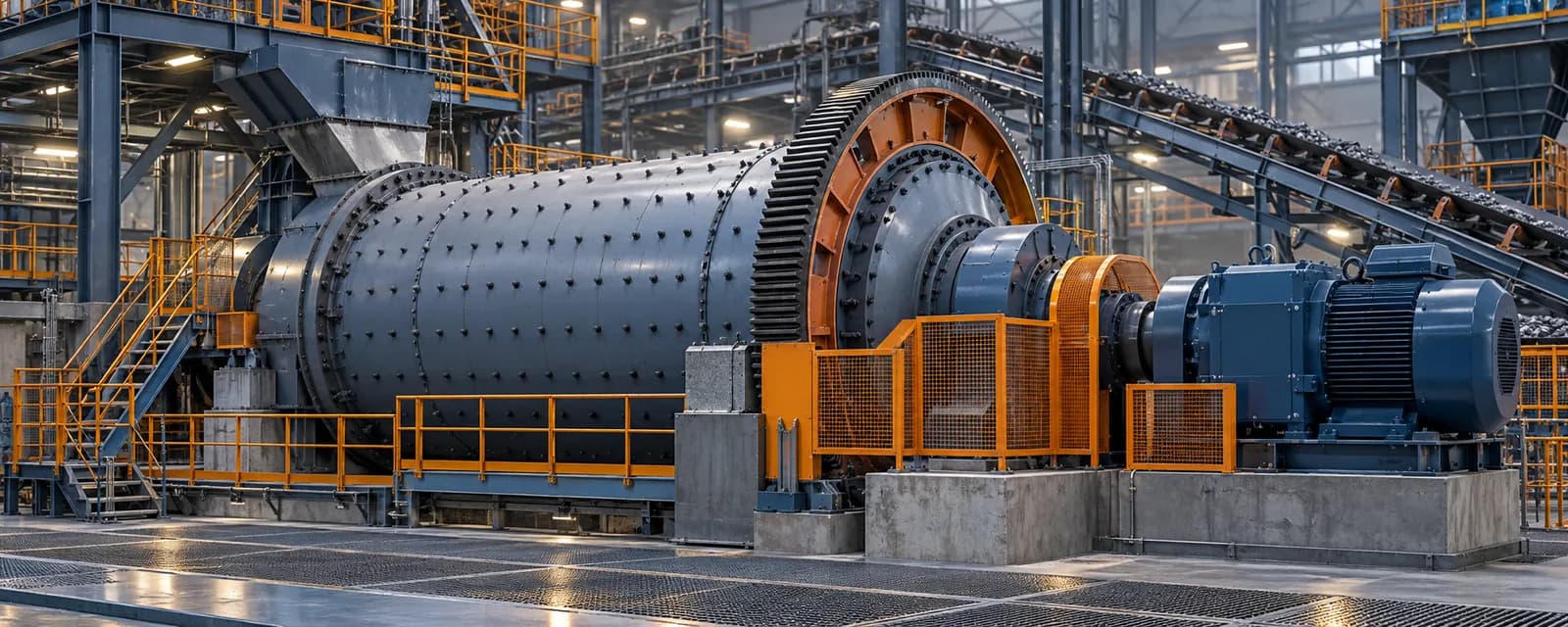

Шаровые мельницы

Name: KEG TRK
Address: 50 лет Октября, д 60А, Рудный, Костанайская область, 111500, KZ
Telephone: +7 717 264 08 69
Price range: ₸₸₸

Контроль загрузки, мониторинг подшипников цапф и вибрации корпуса

$50–200K

стоимость простоя / сутки

+8%

коэффициент использования

−45%

расход смазки

катастрофических отказов подшипников за 3–5 лет

Системы мониторинга

Решения для шаровые мельницы

Подбираем оптимальную систему под задачи и бюджет предприятия

SDT Ultrasound Solutions

Ультразвук + Вибрация

Ключевой инструмент для мониторинга подшипников цапф. Выявляет начальный износ за 6–10 недель до механического отказа.

SDT340 — многоканальная запись и долгосрочные тренды подшипников цапф
LUBExpert — точное дозирование смазки в подшипники цапф (−30–45% расхода)
Ультразвуковой контроль венцовой шестерни и зубчатого зацепления
SDT270 — быстрые обходы без остановки мельницы
Интеграция с SoundPrint для сравнения обходов между сменами

Подробнее →

Artesis e-MCM

AI · Непрерывный

Непрерывный анализ тока двигателя отражает состояние механической части мельницы без остановки и без датчиков на вращающихся частях.

Дисбаланс загрузки шарами и рудой — по изменению тока
Нагрузочный профиль — индикатор износа футеровки
Дефекты подшипников двигателя и зубчатого зацепления
Аномальные режимы: переполнение, забивание, холостой ход
Установка 1–2 часа в кабельном шкафу без остановки

Подробнее →

Bently Nevada Orbit 60 / DCM

Permanent Monitoring

Стационарный непрерывный мониторинг 24/7 для наиболее критичных мельниц. Автоматическое отключение при превышении порогов вибрации.

Orbit 60 / DCM — мониторинг подшипников цапф в реальном времени

Velocity датчики на корпусе мельницы

System 1 — платформа трендов и алертов

Интеграция с SCADA / DCS по OPC-UA

Аварийное отключение по программируемым порогам

Подробнее →

Точки мониторинга

Что контролирует система

Ключевые узлы и обнаруживаемые дефекты с указанием срока предупреждения

Подшипники опорных цапф

Нагрузка 200–800 т, работа 24/7. Катастрофический отказ — $500K–$2M и 2–4 недели ремонта.

Начальный износ (рост RMS на 6 дБ)6–10 нед

Активный износ (рост на 12–16 дБ)2–4 нед

Загрязнение и деградация смазки1–3 нед

Венцовая шестерня и редуктор

Ультразвуковой контроль зубьев шестерни и зубчатого зацепления. Фиксирует питтинг до образования трещин.

Питтинг зубьев6–12 нед

Неравномерность зацепления3–6 нед

Задиры поверхности зубьев1–3 нед

Двигатель и корпус мельницы

Artesis e-MCM по токовому сигналу, вибродатчики на корпусе для контроля загрузки и износа футеровки.

Дисбаланс загрузкиреальное время

Износ футеровкитренд

Дефекты двигателя4–8 нед

Рекомендуемое оборудование

Продукты Bently Nevada, SDT и Artesis для данного применения

Сравнение

Bently Nevada vs SDT vs Artesis

Критерий	Bently Nevada Orbit 60	SDT Ultrasound	Artesis e-MCM
Мониторинг подшипников цапф	Вибрация 24/7	Ультразвук (лучше)	Косвенно по нагрузке
Контроль смазки цапф	Нет	LUBExpert	Нет
Мониторинг венцовой шестерни	Частично	Ультразвук зубьев	По нагрузке
Контроль загрузки / футеровки	Нет	Нет	По токовому сигналу
Непрерывный мониторинг	Да	Online4US опция	Да
Остановка для установки	Краткая	Не нужна	Не нужна
Срок предупреждения	3–6 мес	6–10 нед	4–8 нед

Реальные кейсы

Примеры успешных внедрений

SDT Ultrasound · ОФ

Обогатительная фабрика — 0 катастрофических отказов цапф за 5 лет

Обогащение · Медь

Систематический ультразвуковой мониторинг подшипников цапф с SDT340. За 5 лет ни одного катастрофического отказа. Расход смазки снижен на 45%.

катастрофических отказов

−45%

расход смазки

+8%

KPE мельниц

−40%

затраты на ТО

Artesis e-MCM · ГОК

Горно-обогатительный комбинат — мониторинг загрузки и футеровки

Горнодобыча · Железо

Artesis выявил аномальный токовый профиль, указавший на критический износ футеровки и неравномерную загрузку. Плановая замена футеровки предотвратила поломку.

2 ч

установка без остановки

91%

коэффициент использования

−50%

внеплановые простои

90%

точность AI

Bently Nevada · KEG TRK

Полиметаллический ГОК — стационарный мониторинг критической мельницы

Горнодобыча · Полиметаллы

Orbit 60 / DCM установлен на наиболее загруженную мельницу. System 1 фиксирует тренды подшипников цапф в реальном времени с интеграцией в SCADA предприятия.

24/7

непрерывный мониторинг

SCADA

интеграция OPC-UA

−70%

аварийные остановы

125%

ROI год 1
