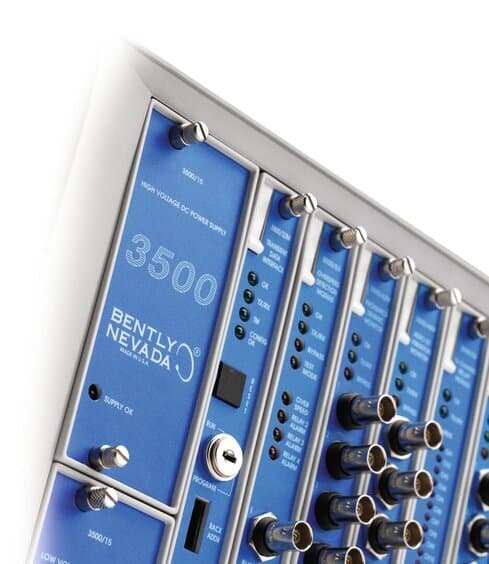

Система 3500 - Bently Nevada

Система 3500 от Bently Nevada представляет собой модульную платформу для непрерывного мониторинга вибрации, температуры, давления и других параметров критически важного промышленного оборудования. Система 3500 является отраслевым стандартом для защиты роторного оборудования на предприятиях нефтегазовой, энергетической, химической и других отраслей промышленности.

Система 3500 состоит из стойки (Rack), в которую устанавливаются различные модули в зависимости от требований конкретного применения. Каждый модуль выполняет свою функцию, обеспечивая комплексную защиту оборудования. Модульная архитектура системы 3500 позволяет создавать конфигурации от простых систем мониторинга до сложных интегрированных решений для защиты целых производственных линий.

Технические характеристики системы 3500

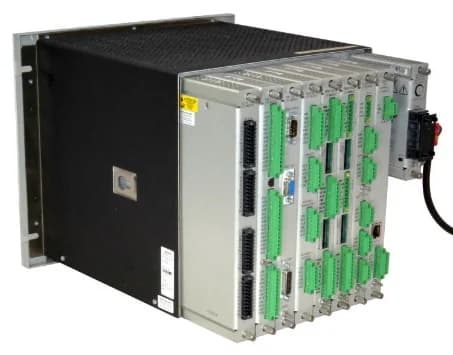

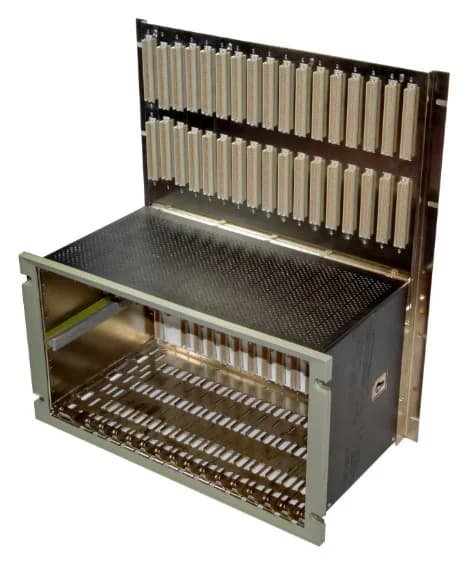

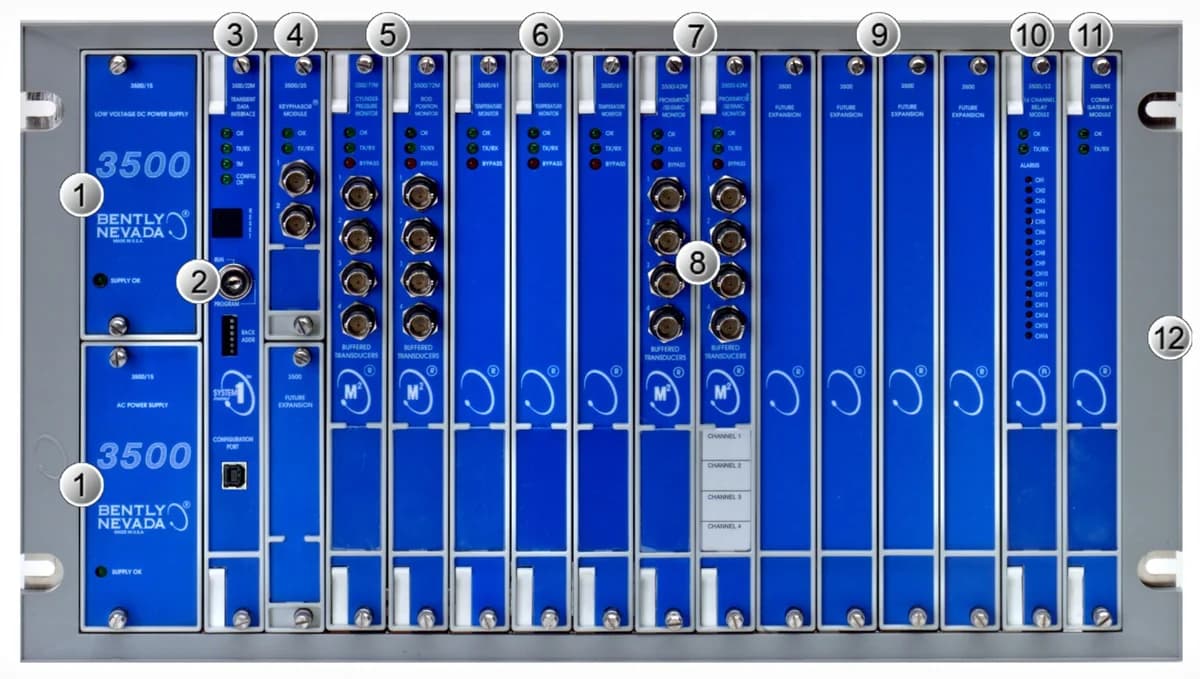

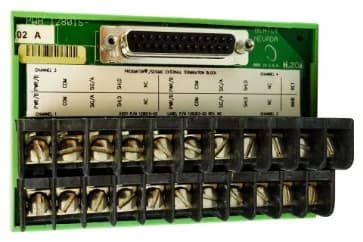

Полноразмерная 19-дюймовая стойка 3500/05 имеет 14 слотов под мониторы (плюс отдельные слоты для блоков питания и модуля 3500/22M TDI) и вмещает до 56 каналов на 4-канальных мониторах; 12-дюймовая мини-стойка — 7 слотов. Глубина стандартной стойки 349 мм, настенной (bulkhead) — 267 мм. Рабочая температура модулей со стандартными I/O — от −30 до +65 °C, хранение — от −40 до +85 °C, влажность до 95 % без конденсации. Мониторы и резервированные блоки питания меняются без отключения стойки. Каждый канал радиальной вибрации возвращает до 8 измеряемых величин: общий уровень, зазор, амплитуду и фазу 1X и 2X, Not 1X и Smax.

Стандарты и сертификаты

• API 670: система 3500 спроектирована под стандарт API 670 для систем защиты машин; для поршневых компрессоров выполняет требования API 618
• Функциональная безопасность: сертификация SIL 2 по IEC 61508/61511 для частичных контуров «датчик — монитор — релейный модуль»; обязательны два блока питания и резервированные реле, интервал proof-тестов — один год
• Морское исполнение: заказ с одобрениями DNV и Class NK для морских платформ и судовых силовых установок
• Взрывоопасные зоны: внутренние барьеры искробезопасности 3500/04 или внешние гальванические изоляторы; одобрения CSA, FM, ATEX, ГОСТ и CE
• Защита от разноса: для новых установок Bently Nevada применяет 3701/55 ADAPT.ESD (SIL 3) вместо 3500/53

По данным Bently Nevada, в мире установлено более 100 000 стоек 3500. Это седьмое поколение платформ защиты машин компании, начиная с серии 5000 в 1960-х.

Области применения системы 3500

Система 3500 широко применяется для защиты критически важного оборудования в различных отраслях:

• Нефтегазовая промышленность: защита компрессоров, насосов, турбин на нефтеперерабатывающих заводах и газоперекачивающих станциях
• Энергетика: мониторинг паровых и газовых турбин, генераторов на электростанциях
• Химическая промышленность: защита центробежных компрессоров, насосов и другого роторного оборудования
• Металлургия: мониторинг вентиляторов, компрессоров и другого оборудования металлургических производств
• Целлюлозно-бумажная промышленность: защита турбин, компрессоров и насосов
• Водоочистка и водоснабжение: мониторинг насосного оборудования

Ключевые преимущества системы 3500

• Модульная архитектура: легко расширяемая конфигурация, позволяющая адаптировать систему под любые требования
• Высокая надежность: система 3500 обеспечивает непрерывный мониторинг 24/7 с минимальным временем простоя
• Точность измерений: прецизионные датчики и передовая обработка сигналов обеспечивают высокую точность измерений вибрации
• Гибкая конфигурация: широкий выбор модулей позволяет создавать решения для любых применений
• Интеграция: система 3500 легко интегрируется с системами управления предприятием (DCS, SCADA) через различные протоколы связи
• Соответствие стандартам: при правильной конфигурации с релейными модулями и дисплеем система 3500 соответствует API 670; отдельные мониторы имеют сертификаты SIL 1 и SIL 2
• Диагностика и прогнозирование: система 3500 не только защищает оборудование, но и предоставляет данные для диагностики и прогнозирования отказов
• Простота обслуживания: модульная конструкция упрощает обслуживание и замену компонентов

Модули системы 3500

Линейка 3500 включает более двух десятков модулей, каждый из которых предназначен для решения конкретных задач мониторинга. Среди основных категорий модулей системы 3500:

• Мониторы вибрации (3500/40M, 3500/42M, 3500/44M, 3500/45, 3500/46M): для измерения вибрации, смещения вала, скорости и ускорения
• Мониторы температуры (3500/60, 3500/61, 3500/65): для контроля температуры подшипников и других критических точек
• Модули реле (3500/32M, 3500/33): для управления аварийными сигналами и защитными функциями
• Специализированные мониторы: для мониторинга оборотов (3500/50M), давления (3500/64M), поршневых машин (3500/70M, 3500/72) и других параметров
• Интерфейсы и дисплеи: для связи с внешними системами и отображения информации (3500/92, 3500/93, 3500/94M)

Почему выбирают систему 3500

Bently Nevada (входит в Baker Hughes) делает системы защиты машин с 1961 года, и 3500 стоит на турбинах и компрессорах по всему миру. Помимо защиты агрегата, 3500 передает в System 1 данные для диагностики, поэтому ремонты можно планировать по состоянию, а не после отказа.
