Казахстан · ГОК · карьеры · обогатительные фабрики
Вибромониторинг для горнодобычи
Orbit DCM — распределённый мониторинг на DIN-рейке у конвейеров, дробилок и насосов. Система 3500 — защита SAG/шаровых мельниц. Датчики 330500, 200150, 330103 — полный стек Bently Nevada с интеграцией в System 1.
Рекомендуемый стек Bently Nevada

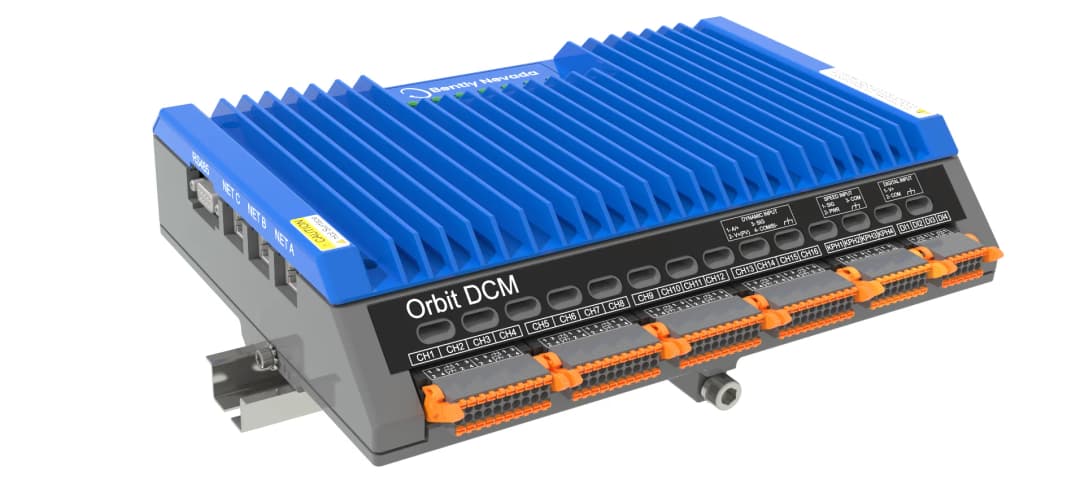

Orbit DCM
16 каналов на DIN-рейке у агрегата — конвейеры, дробилки, насосы
Критичное оборудование3500 SystemСистема 3500
Защита критичных мельниц и компрессоров — 25 модулей 3500/05–94M
Датчики330500Velomitor
Скорость вибрации корпуса и подшипников качения
Датчики200150Акселерометры
IEPE 200150 / 330400 для Orbit DCM и PLC
Датчики вала3301033300 XL Proximity
Вихретоковый контроль вала мельниц и турбин
ПОSystem 1System 1
Централизованная аналитика всех Orbit DCM на площадке
Оборудование на площадке
Типовые точки контроля и рекомендуемые системы с парт-номерами.
| Оборудование | Система |
|---|---|
| Ленточные конвейеры | Orbit DCM |
| Щековые и конусные дробилки | Orbit DCM / 3500 |
| Шаровые и SAG-мельницы | Система 3500 / Orbit 60 |
| Насосы и агитаторы ОФ | Orbit DCM |
| Вентиляторы и дымососы | Orbit DCM / 1900/65A |
| Мобильная техника | Orbit DCM |
Ключевые продукты
200150 Series - Акселерометры промышленного назначения
Пьезоэлектрические акселерометры для измерения вибрации промышленного оборудования
- Пьезоэлектрический IEPE
- До 50 g peak
Orbit DCM - Распределенная система мониторинга
Распределённый мониторинг для горнодобычи, конвейеров и мобильной техники — 16 динамических каналов на DIN-рейке
- 16 динамических + 4 Keyphasor + 4 цифровых
- Синхронная выборка всех каналов
Velomitor - Датчики скорости вибрации
Пьезоэлектрические датчики скорости вибрации для мониторинга корпусов машин и подшипников качения
- 3.94 mV/mm/s (100 mV/in/s) ±5%
- 4.5 Hz to 5 kHz ±3.0 dB
Датчики для Orbit DCM на ГОК
Почему Orbit DCM на горнодобыче
- • Установка рядом с агрегатом — меньше кабеля на разбросанной площадке
- • 16 динамических каналов на модуль — несколько подшипников одного привода
- • DIN-рейка в шкафу у конвейера или насосной
- • «Чёрный ящик» при потере связи с диспетчерской
- • Modbus и System 1 для единого мониторинга фабрики
- • Совместимость с 200150, 330500, 177230
