SF6 Leakmate - Портативный течеискатель элегаза SF6

Описание

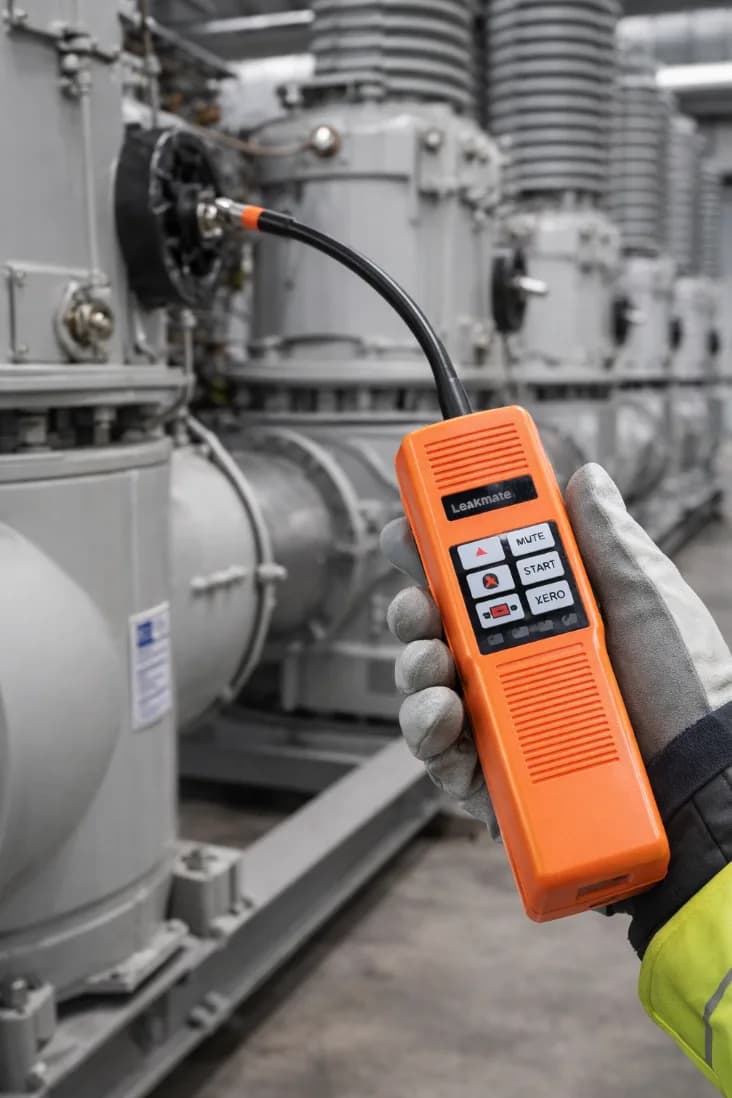

SF6 Leakmate — портативный течеискатель для мобильного обнаружения утечек элегаза (SF6) в высоковольтном и среднем напряжении оборудовании. Прибор предлагается компанией Cambridge Sensotec как дополнение к линейке газоанализаторов Rapidox — для случаев, когда технические требования заказчика или тендерная документация предусматривают возможность точечного поиска утечек.

Благодаря порогу обнаружения 1×10⁻⁶ мбар·л/с, прибор уверенно выявляет даже небольшие утечки SF6 в условиях действующей подстанции, не требуя лабораторного оборудования или стационарного детектора.

Принцип работы и отличие от газоанализатора

Течеискатель vs Газоанализатор SF6

Параметр	SF6 Leakmate (течеискатель)	Rapidox SF6 6100 (анализатор)
Задача	Найти место утечки	Измерить качество газа
Принцип	Обнаружение SF6 в воздухе	Анализ пробы газа из оборудования
Индикация	LED bar-graph + звук	Цифровые значения на дисплее
Применение	Обход периметра оборудования	Подключение к пробоотборному порту
Скорость	Мгновенная реакция	Несколько минут на анализ
Мобильность	Максимальная (одна рука)	Портативный кейс

Когда нужен течеискатель, а не анализатор

• При подозрении на утечку — когда давление в ячейке постепенно снижается
• При плановом осмотре всего парка оборудования — быстрая проверка без подключения
• При проверке после ремонта — контроль герметичности уплотнений и фланцев
• При тендерных требованиях, прямо указывающих на необходимость течеискателя (sniffer)

Технические характеристики

Параметр	Значение
Определяемый газ	Элегаз SF6 (гексафторид серы)
Порог обнаружения	1×10⁻⁶ мбар·л/с
Индикатор	LED bar-graph (3 уровня)
Сигнализация	Звуковой сигнал + световой
Управление	Процессорное (без дрейфа нуля)
Зонд	Гибкий щуп для труднодоступных мест
Форм-фактор	Пистолетная рукоять, одна рука
Питание	Аккумулятор

Индикация уровня утечки

Встроенный LED bar-graph позволяет оперативно оценить масштаб утечки прямо на месте:

• Зелёный (малая утечка) — незначительная утечка, требует наблюдения
• Жёлтый (средняя утечка) — требует планового устранения
• Красный (большая утечка) — немедленное вмешательство

Звуковой сигнал усиливается пропорционально концентрации SF6, что позволяет работать без постоянного визуального контроля прибора — особенно удобно при обходе оборудования.

Сценарии применения на объекте

Плановый осмотр подстанции

1. Оператор обходит ячейки с включённым Leakmate
2. Зонд подносится к потенциальным местам утечки — фланцам, уплотнениям, сварным швам, смотровым стёклам
3. При срабатывании сигнала — фиксируется место утечки для дальнейшего ремонта
4. Данные заносятся в журнал обслуживания

Проверка герметичности после ремонта

После замены уплотнений, прокладок или заправки оборудования Leakmate используется для быстрой проверки, что все соединения герметичны, до подачи рабочего напряжения.

Работа в паре с газоанализатором Rapidox

Оптимальный рабочий процесс на подстанции:

1. Leakmate → быстрый обход, выявление ячеек с подозрением на утечку
2. Rapidox SF6 6100 → подробный анализ качества газа в выявленных ячейках (влажность, чистота, продукты разложения)

Такой двухэтапный подход экономит время и повышает эффективность технического обслуживания.

Область применения

Типы оборудования SF6

• Высоковольтные выключатели (72–1150 кВ) — Siemens, ABB, Hitachi, GE, Mitsubishi, Schneider
• Газоизолированные распределительные устройства (GIS) — компактные подстанции
• Газоизолированные линии (GIL) — кабельные трассы в туннелях
• Кабельные муфты с газовой изоляцией
• Высоковольтные трансформаторы с SF6 изоляцией

Отрасли применения

• Электроэнергетика — электростанции, сетевые компании, подстанции
• Промышленность — собственные высоковольтные сети предприятий
• Нефтегаз — аварийное питание, буровые платформы
• Железнодорожный транспорт — тяговые подстанции
• Городское хозяйство — городские распределительные подстанции

Экологический аспект

Элегаз (SF6) — один из наиболее мощных парниковых газов:

• Потенциал глобального потепления: 23 500 × CO₂
• Время жизни в атмосфере: ~3 200 лет

Своевременное обнаружение и устранение утечек с помощью SF6 Leakmate позволяет:

• Предотвратить выброс SF6 в атмосферу
• Выполнить требования Kyoto Protocol и EU F-Gas Regulation
• Снизить потребление нового газа SF6 (экономия бюджета)

Комплектация

• Портативный течеискатель SF6 Leakmate
• Гибкий зонд-щуп
• Аккумулятор и зарядное устройство
• Защитный чехол для переноски
• Руководство пользователя

Стандарты и нормативы

• IEC 60480 — Контроль SF6 в эксплуатации
• IEC 62271-1 — Требования к высоковольтному оборудованию
• EU F-Gas Regulation (517/2014) — Регулирование фторсодержащих газов
• Kyoto Protocol — Ограничение выбросов парниковых газов

Документы

• Техническая спецификация (PDF)
• Руководство по эксплуатации (PDF)
