Описание
Назначение:
- автоматическое измерение мощности поглощенной дозы (МПД) фотонного излучения, в том числе от паропроводов свежего пара парогенератора (ПГ);
- выдача сигналов в виде замыкающихся и размыкающихся контактов (типа «сухой контакт»): при превышении порогового значения измеряемого параметра; в процессе контроля исправности оборудования;
- преобразование и передача результатов измерений в информационные каналы связи, организованные на базе интерфейса RS-485 (протокол обмена ModBUS RTU);
- передача результатов измерений во внешние информационные каналы связи в виде аналогового сигнала 4-20 мА (0-20 мА, 0-24 мА).
Свойства:
- применяется в составе управляющих систем безопасности объектов использования атомной энергии;
- может работать как самостоятельно, так и в составе систем, комплексов и установок радиационного контроля;
- выдача двух управляющих дискретных сигналов типа «сухой контакт», переключающихся при: превышении текущим значением МПД фотонного излучения порогового значения, возникновении неисправности оборудования.
- возможность установки порогового значения МПД фотонного излучения для управления выходным сигналом с дискретностью не более ±7 % от установленного значения в диапазоне от 0,85∙10 -6 до 1,0∙10 -3 Гр·ч -1 ;
- передача данных в информационные каналы связи, организованные на базе интерфейсов: RS-485 (не менее двух каналов), протокол обмена ModBUS RTU, USB (используется в качестве служебного);
- автоматическая диагностика исправности работы (самодиагностика) с выдачей информации о состояния (статусе) во внешнюю информационную сеть;
- преобразование измеренного уровня МПД фотонного излучения в выходной токовый сигнал в диапазоне 4-20 мА (0-20 мА, 0-24 мА);
- корректировка диапазона токового сигнала в диапазоне от 0,85∙10 -6 до 1,0∙10 -3 Гр·ч -1 ;
- световая индикация состояния выходных контактных реле;
- отображение на индикаторе блока обработки, управления и передачи данных БОП-1МЖ следующей информации: текущее измеренное значение МПД фотонного излучения, Гр·ч -1 , текущее пороговое значение (уставка), Гр·ч -1 , скорость счета, с -1 , статус состояния оборудования.
- контактные группы реле «сухих контактов» рассчитаны на коммутацию цепей напряжением постоянного тока от 1 до 100 мА;
- интервал между поверками составляет 3 года.

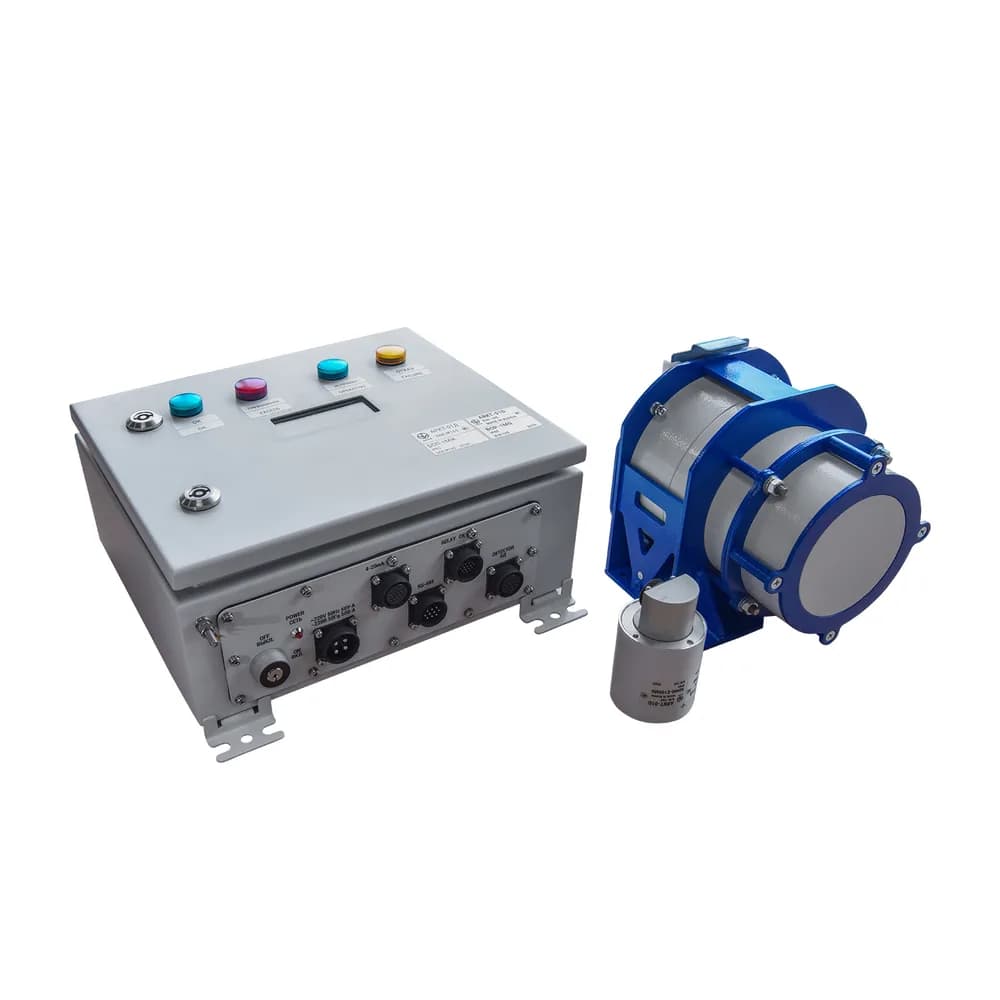

Комплект поставки:
- блок детектирования фотонного излучения БДМГ-И100МД;
- блок обработки, управления и передачи данных БОП-1МЖ;
- экран защитный.
Технические характеристики
| Диапазон энергий регистрируемого фотонного излучения | 0,06 ÷ 3,0 МэВ |
| Диапазон измерений МПД фотонного излучения | 2,5∙10 -7 ÷ 2,0∙10 -3 Гр·ч -1 |
| Пределы допускаемой относительной основной погрешности измерений МПД фотонного излучения | не более ±25 %, при выдаче показаний в виде цифрового сигнала посредством интерфейса RS-485 |
| Пределы относительной погрешности преобразования оборудованием текущего измеренного значения МПД фотонного излучения в диапазоне от 2,5∙10 -7 до 2,0∙10 -3 Гр·ч -1 в аналоговый сигнал 4-20 мА (0-20 мА, 0-24 мА) | не более ±5 % |
| Время отклика (время реакции) оборудования при установившемся значении МПД фотонного излучения на уровне уставки срабатывания 0,85∙10 -6 Гр·ч -1 | не более 10 с |
| Время установления рабочего режима | не более 30 мин |
| Время непрерывной работы | не менее 24 ч |
| Нестабильность показаний за 24 ч непрерывной работы | не более ±5 % |
| Питание | 220 В, 50 Гц |
| Мощность, потребляемая оборудованием, не превышает: без подключения каналов 4-20 мА (0-20 мА, 0-24 мА) | 11 Вт |
| Мощность, потребляемая оборудованием, не превышает: с подключенными каналами 4-20 мА (0-20 мА, 0-24 мА) | 21 Вт |
| Рабочие условия эксплуатации: температура окружающего воздуха | минус 20 °С ÷ +60 °С |
| Рабочие условия эксплуатации: относительная влажность окружающего воздуха | до 98 % при плюс 35 °С и более низких температурах, без конденсации влаги |
| Рабочие условия эксплуатации: атмосферное давление | 84,0 ÷ 106,7 кПа |
| Рабочие условия эксплуатации: содержание в воздухе коррозионно-активных агентов соответствует типам атмосферы | I, II, III, IV |
| Пределы допускаемой дополнительной относительной погрешности измерений МПД фотонного излучения: при отклонении температуры окружающего воздуха на каждые 10 °С от нормальных условий | ±3 % |
| Пределы допускаемой дополнительной относительной погрешности измерений МПД фотонного излучения: в условиях повышенной влажности окружающего воздуха относительно нормальных условий | ±5 % |
| Степень защиты, обеспечиваемая оболочками технических средств оборудования от проникновения твердых предметов и воды, по ГОСТ 14254-2015 | IP65 |
| Оборудование сохраняет работоспособность при следующих параметрах радиационных воздействий: при нормальных уфсловиях эксплуатации | до 2,8∙10 -7 Гр·с -1 |
| Оборудование сохраняет работоспособность при следующих параметрах радиационных воздействий: интегральная доза при аварии | до 1 Гр за 10 сут. |
| Габаритные размеры, масса: блок детектирования МПД фотонного излучения БДМГ-И100МД | Ø70×112 мм, 0,6 кг |
| Габаритные размеры, масса: блок обработки, управления и передачи данных БОП-1МЖ | 345×345×170 мм, 8,0 кг |
| Габаритные размеры, масса: экран защитный | 310×200×210 мм, 65,0 кг |
| Средняя наработка оборудования на отказ: по функции выработки управляющего сигнала на элементах «жесткой» логики | не менее 40 000 ч |
| Средняя наработка оборудования на отказ: по функции измерения МПД фотонного излучения и преобразования в аналоговый сигнал | не менее 30 000 ч |
| Средний срок службы | не менее 15 лет, при условии замены узлов, выработавших свой ресурс |
| Среднее время восстановления отказавшего оборудования с использованием ЗИП | не более 2 ч без учета времени, затрачиваемого на выполнение организационных мероприятий и проверку работоспособности |
