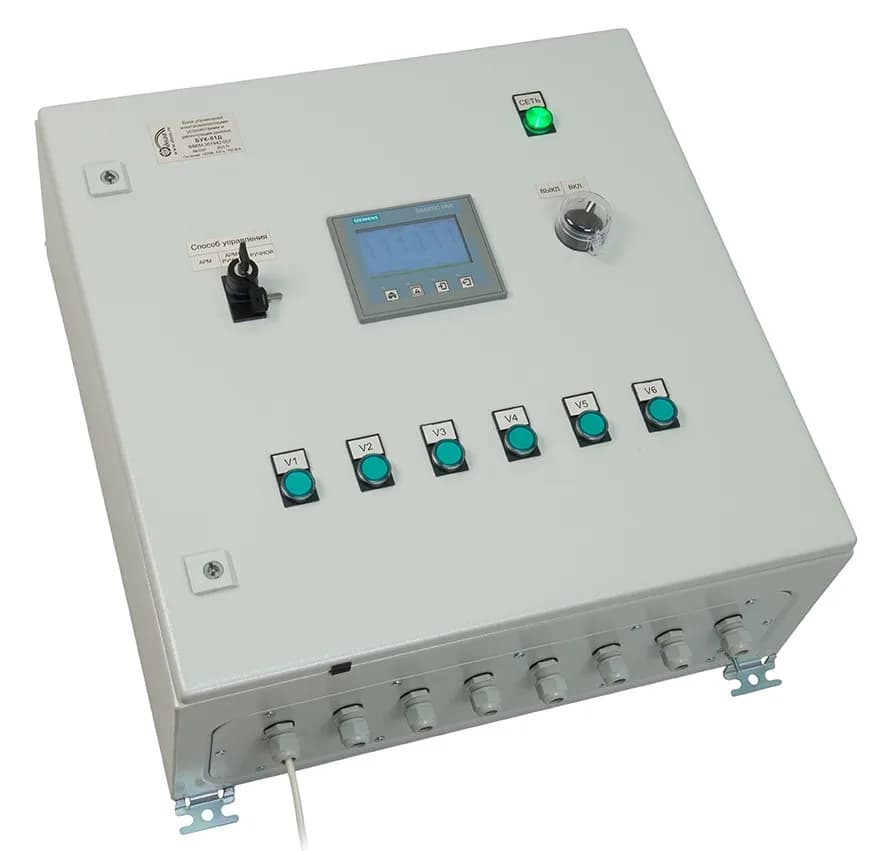

БУК-01Д — блок управления электромагнитными устройствами и регистрации данных

Описание

Назначение:

• дискретное управление электромагнитными устройствами, предназначенными для коммутации технологических газовых и жидкостных линий.

Свойства:

• дискретное управление электромагнитными устройствами, до 6 шт.;
• питание датчиков положения клапанов;
• возможность выбора одного или всех возможных каналов обработки управляющих воздействий: кнопки, сенсорный экран, сеть передачи данных;
• обработка сигналов датчиков положения клапанов;
• локальная световая сигнализация текущего состояния электромагнитных устройств: открыт, закрыт, ошибка переключения, неисправность датчика положения, а так же передача данных об их состоянии по сети передачи данных;
• интерфейс связи RS-485;
• поддержка протокола передачи данных Modbus RTU (slave);
• два режима управления электромагнитными устройствами;
• возможность поочередного переключения электромагнитных устройств для экономии электроэнергии.
• возможность программной деактивации каждого из подключенных электромагнитных устройств для вывода технологической линии или электромагнитного устройства в ремонт.

Принцип действия:

• Обработка управляющих воздействий по одному из возможных каналов связи, или по всем одновременно;
• Генерация управляющих импульсов на электромагнитные соленоиды клапанов: напряжение питания 24В DC, длительность импульса 1 с., мощность не более 50ВА;
• Питание датчиков положения клапанов, напряжение питания 24В DC;
• Локальная световая сигнализация текущего состояния электромагнитных устройств и передача информации об их состоянии по сети передачи данных;
• В режиме независимого управления происходит закрытие и открытие любого клапана, необходимого в данный момент оператору.
• В режиме зависимого управления происходит закрытие всех клапанов с последующим открытием одного, необходимого в данный момент оператору.

Комплект поставки:

Базовый комплект:

• Блок управления электромагнитными устройствами и регистрации данных БУК-01Д;
• Комплект настенного монтажа;

По заказу:

• Кабель питания, подключаемый к блоку через кабельный ввод «~220В»;
• Монтажный комплект и ЗИП.

Опциональные услуги:

• Интеграция блоков управления в существующую систему управления технологическим процессом;
• Реализация внешней звуковой сигнализации при возникновении ошибок переключения и работы блока.
