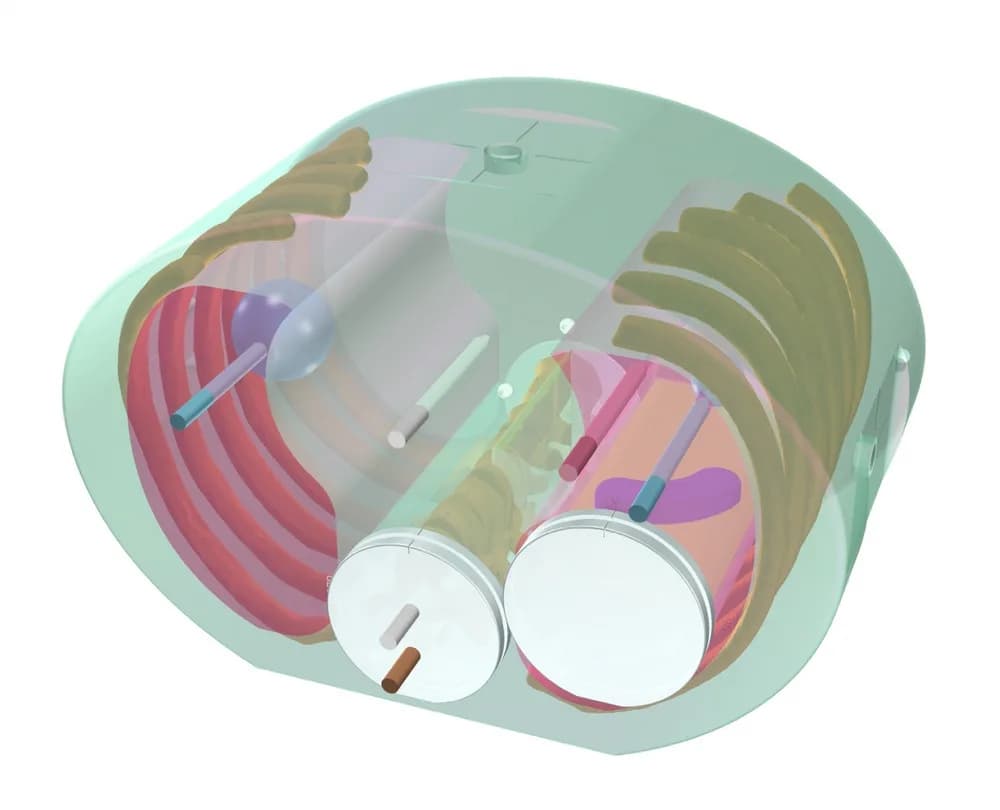

Ref. 036S E2E SBRT Phantom with Removable Spine — sBRT Фантом для гипофракционной стереотаксической лучевой терапии

Описание

Метод лучевой терапии SBRT подразумевает высокие дозы излучения, что требует высокой точности позиционирования очага поражения. Ошибки локализации могут привести к недостаточному облучению опухоли и к поражению здоровых тканей. SBRT Фантом для гипофракционной стереотаксической лучевой терапии позволяет осуществлять дозиметрию в важнейших органах, с помощью таких детекторов, как «nanoDot», и радиохромная плёнка. Круговые и точечные мишени обеспечивают точную локализацию изоцентра.

Функциональные возможности и преимущества:

• Высокоточное планирование лучевой терапии для лёгких, позвоночника и печени
• Идеальное решение для SBRT - терапии
• Возможность проведения регулярного тестирования с помощью центральной и смещённой мишени
• Идеальное решение для расчёта дозы по алгоритму «Monte Carlo»

Комплект поставки:

• SBRT Фантом для гипофракционной стереотаксической лучевой терапии
• Плёнка Precision Cut EBT3 Film Kit
• Руководство пользователя
• Кейс для переноски

Конец блока pm

Современные тканеэквивалентные технологии Конец блока vakName

Тело фантома моделирует грудную клетку человека. Фантом состоит из эпоксидного материала, эквивалентного тканям человеческого тела. Линейное ослабление тканей фантома находится в пределах 1% от реального ослабления воды и костной ткани, и в пределах 3% для легких, в диапазонах энергий от 50 кэВ до 15 МэВ. Данный факт позволяет использовать фантомы для тестирования «end to end» (Е2Е) без дополнительных настроек.

Фантом содержит 3-D антропоморфную модель позвоночника, включая кортикальные и трабекулярные кости, как маркеры для позиционирования. Также имеются внешние маркеры для ускорения процесса позиционирования.

Материал | Плотность, г/см3 | Электрон плотность x 10^23, на см3 | Сравнение с H2O | Plastic Water® DT | 1.04 | 3.35 | 1.003 | Лёгкое | 0.21 | 0.69 | 0.207 | Кортикальная кость | 1.91 | 5.95 | 1.782 | Трабекулярная кость | 1.20 | 3.86 | 1.156 | Мишень | 1.06 | 3.43 | 1.028

| Plastic Water® DT | Трабекулярная кость | Кортикальная кость | Легкое 18023-A | En, MeV | Ratio, % | Ratio, % | Ratio,% | Ratio,% | 0.05 | 100.8 | 100.0 | 100.00 | 100.3 | 0.06 | 100.5 | 100.1 | 100.00 | 101.1 | 0.08 | 100.3 | 100.3 | 99.99 | 101.9 | 0.10 | 100.2 | 100.3 | 99.99 | 102.2 | 0.15 | 100.0 | 100.4 | 100.0 | 102.5 | 0.20 | 100.1 | 100.5 | 99.99 | 102.5 | 0.40 | 100.1 | 100.5 | 100.0 | 102.7 | 0.60 | 100.1 | 100.5 | 100.0 | 102.6 | 0.80 | 100.1 | 100.4 | 100.0 | 102.7 | 1.00 | 100.1 | 100.5 | 100.0 | 102.7 | 1.50 | 100.1 | 100.5 | 100.0 | 102.7 | 2.00 | 100.1 | 100.5 | 99.99 | 102.6 | 4.00 | 100.0 | 100.5 | 99.92 | 102.1 | 6.00 | 99.8 | 100.3 | 99.85 | 101.6 | 8.00 | 99.7 | 100.0 | 99.79 | 101.2 | 10.0 | 99.6 | 100.0 | 99.73 | 100.7 | 15.0 | 99.2 | 99.78 | 99.61 | 100.0 | 20.0 | 99.1 | 99.58 | 99.55 | 102.7 Конец блока body_vak -Конец блока vak_t

Конец блока pm

Осуществление дозиметрии в важнейших органах Конец блока vakName

Детекторы Nanodot. Вставка в правом лёгком содержит модель опухоли и три полости для расположения детекторов «Nanodot». Близкое расположение лёгкого к позвоночнику позволяет оценить эффективность лучевой терапии опухоли с первого сеанса.

Дополнительно к основному фантому, датчики «nanoDot» могут быть размещены в опциональном фантоме брюшной полости «SBRT Abdominal Phantom (Модель 036-01).

Радиохромные плёнки. Модель 036S предоставляет больше возможностей для дозиметрии в области позвоночника. Для этих целей используется съёмный отдел позвоночника, обеспечивающий расположение радиохромной пленки в сагиттальной проекции. Кроме того, у фантома есть полости для расположения ионизационных камер. Для точного позиционирования фантома используются маркеры на 0, 90, 180 и 270 градусов.

Помимо позвоночника, в фантоме можно разместить радиохромную плёнку в правом лёгком. В комплект поставки входит образец радиохромной пленки «CIRS Precision Cut EBT3 Film». Дополнительную плёнку можно заказать опционально.

Ионизационные камеры. Компактные ионизационные камеры позволяют точно определить параметры излучения в необходимых областях. Фантом имеет 2 опухолевидные зоны в лёгких (4 см и 2 см), с полостью для ионизационной камеры в центре каждой зоны. Кроме того, у фантома есть полости для ионизационных камер в позвоночнике, спинном мозге и медиастинальной области. Точное расположение ионизационных камер необходимо уточнить при заказе фантома. Расположение ионизационных камер: Левое лёгкое (мишень 4 см); Правое лёгкое (мишень 2 см); Медиастинальная область; Медиастинальная/легочная область; Позвоночник; Спинной мозг. Конец блока body_vak -Конец блока vak_t

Конец блока pm

Регулярный контроль качества Конец блока vakName

Точное позиционирование мишени с помощью метода визуализации является очень важным критерием выполнения процедур лучевой терапии. Для правильного лечения пациента необходимо правильно найти изоцентр. Конструкция фантома E2E SBRT позволяет точно определить изоцентр. Фантом имеет центральную и смещённую мишени. Смещённая мишень служит для точного позиционирования стола пациента и позиционирования мишени в изоцентр. Центральная и смещённая мишень изготовлены из специального керамического материала и имеют диаметр 6.35 мм . На внешней поверхности фантома находятся специальные отметки, с помощью которых можно точно расположить фантом. Конец блока body_vak -Конец блока vak_t

Конец блока pm

Контроль качества некомпланарной лучевой терапии Конец блока vakName

Фантом брюшной полости (Модель 036-01) является опцией для оценки эффекта некомпланарной лучевой терапии в таких важных областях, как позвоночник и спинной мозг. Фантом имеет длину 127 мм и содержит центральную вставку, моделирующую позвоночник и спиной мозг. Центральная вставка имеет разрез в сагиттальной проекции для размещения радиохромной плёнки. Специально форматированная плёнка CIRS Precision Cut EBT3 Film может быть заказана дополнительно. Кроме того, фантом имеет несколько позиций для размещения датчиков «nanoDot»: в позвоночнике, спинном мозге и межпозвоночном диске. Фантомы 036S и 036-01 соединяются друг с другом, что позволяет их использовать одновременно при контроле качества лучевой терапии. Конец блока body_vak -Конец блока vak_t

Конец блока pm

Контроль качества изображения систем OBI Конец блока vakName

Центральная вставка модели 036-01 может быть заменена на фантом CBCT Image Quality Phantom (Модель 062QA-35) для оценки качества изображения систем «on-board imaging» (OBI). Конец блока body_vak -Конец блока vak_t

Конец блока pm

Контроль качества изображения систем OBI Конец блока vakName

Центральная вставка модели 036-01 может быть заменена на фантом CBCT Image Quality Phantom (Модель 062QA-35) для оценки качества изображения систем «on-board imaging» (OBI). Конец блока body_vak -Конец блока vak_t
