Описание

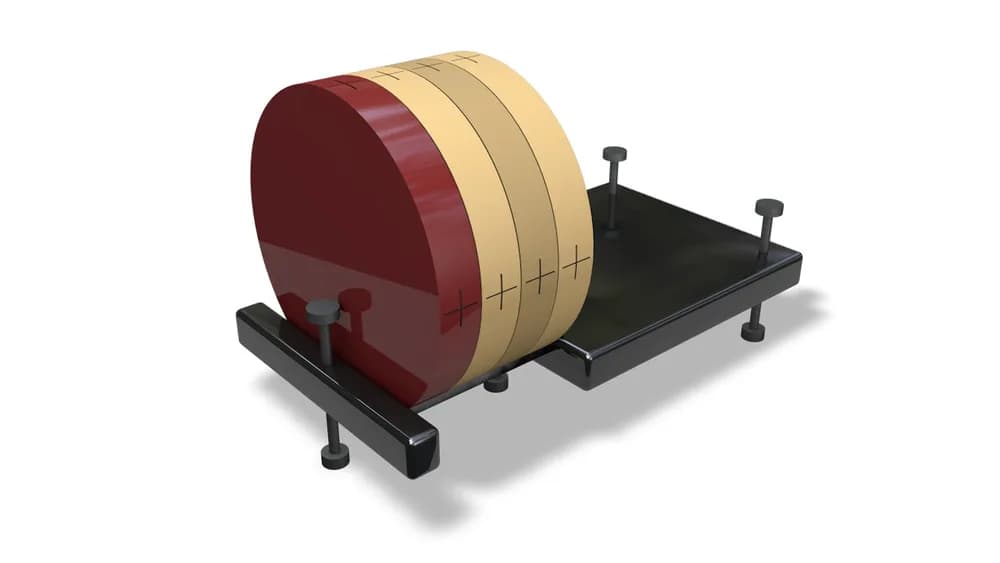

Фантом для контроля качества изображений (062MQA-50) состоит из четырех слоев, помогающих проверить: однородность, линейность КТ индекса/толщину среза, низкую контрастность/увеличение и пространственное разрешение.
Конец блока pm
Однородный слой Конец блока vakName
Однородный слой предназначен для определения способности системы создавать однородные изображения по всему полю обзора объекта с однородными физическими свойствами во всех направлениях.
Конец блока body_vak -Конец блока vak_t
Конец блока pm
Слой линейности КТ индекса/толщины среза Конец блока vakName
Слой линейности КТ индекса/толщины среза помогает определить отношение контраст/шум (CNR), точность денситометрических показателей и чувствительность по толщине среза. Для измерения точности CNR и денситометрических показателей используются шесть стержней, изготовленных из разных пластмасс. Три наклонных воздушных канала, образующих геометрию равностороннего треугольника, помогают оценить чувствительность по толщине среза.
Конец блока body_vak -Конец блока vak_t
Конец блока pm
Слой низкого контраста/увеличения Конец блока vakName
Слой низкого контраста позволяет оценить способность системы обнаруживать небольшие различия изображения. Такой слой имеет три набора низкоконтрастных стержней с линейной разностью ослабления 0,5 %, 1 % и 2 % относительно фонового материала. Диаметры низкоконтрастных стержней выбраны таким образом, чтобы обеспечить соотношение 0,5 между двумя соседними стержнями по сечению и объёму. Кроме того, этот слой позволяет оценить увеличение по ортогональным осям поперечного изображения и получить исходные данные для вычисления функции рассеяния точки и последующего вычисления частотно-контрастной характеристики.
Конец блока body_vak -Конец блока vak_t
Конец блока pm
Слой пространственного разрешения Конец блока vakName
Слой пространственного разрешения предназначен для оценки пространственного разрешения систем лучевой терапии с визуальным контролем мишени (IGRT). В фоновый материал встроены шаблоны парных линий (от 1 пар/см до 16 пар/см). Для минимизации артефактов каждый шаблон парных линий изготавливается из материала, характеризующего HU, которое приблизительно на 350 единиц больше затухания фонового материала. Мишени парных линий представляют собой трехмерные объекты высотой 12 мм, расположенные вдоль продольной оси фантома для контроля качества изображений CBCT. Мишени для определения пространственного разрешения расположены по круговой схеме.
Конец блока body_vak -Конец блока vak_t
Технические характеристики слоев фантома представлены в разделе технические характеристики*
Технические характеристики
| Габаритные размеры (диаметр×глубина), мм | Ø 180×100 |
| Масса, кг | ≈ 2,5 |
| Материалы | Водо- и тканеэквивалентные эпоксидные смолы, модифицированные пластмассы |
| *Физическая плотность, г/см 3 | 1,029 |
| Электронная плотность, x 10 23 электрон/см 3 | 3,333 |
| Электронная плотность относительно H 2 O | 0,998 |
| *Физическая плотность, г/см 3 (2) | 1,11 |
| Электронная плотность, x 10 23 электрон/см 3 (2) | 3,641 |
| Электронная плотность относительно H 2 O (2) | 1,090 |
| Фоновый материал | Plastic Water®-LR |
| Размеры (диаметр×толщина), мм | Ø 180×25 |
| Фоновый материал (2) | Запатентованная эпоксидная смола CIRS (затухание ≈ 70 HU) |
| Линейность КТ индекса | Шесть стержней диаметром 25,4 мм (1 дюйм) и длиной 25 мм, изготовленные из воздуха, полиэтилена низкой плотности (LDPE), полистирола, акрила, делрина (ацеталь), тефлона |
| Толщина среза | Три воздушных канала диаметром 0,8 мм и длиной 73,1 мм, расположенные под углом 20° к поперечной плоскости и образующие геометрию равностороннего треугольника |
| Размеры (диаметр×толщина), мм (2) | Ø 180×25 |
| Низкий контраст | 3 набора мишеней диаметром 10, 7, 5, 3,5, 2,5, 1,8, 1,2 мм и длиной 25 мм с разностью затухания 0,5 %, 1 % и 2 % относительно фонового материала |
| Увеличение | Четыре отрезка вольфрамовой проволоки Ø 0,050 мм х 25 мм, которые на срезах отображаются в виде четырех точек: одна в центре и три на окружности R55 мм под углами 0°, 90° и 225° или 0°, 135° и 270° (в зависимости от ориентация сканирования) по часовой стр |
| Выравнивание | Полиформальдегидная трубка с внешним диаметром 25,4 мм (1 дюйм) х длиной 25 мм |
| Шаблоны парных линий | От 1 пар/см до 16 пар/см (ослабление ≈ 420 HU; разность, которая часто используется в ангиографии сердца), встроенные в фоновый материал |
Производитель
НПП «Доза»
Фантом для контроля качества изображения КЛКТ
