Какой датчик к SDT выбрать: контактный, воздушный, гибкий или параболический

Датчик определяет, что именно услышит ультразвуковой прибор. Контактный слушает конструкцию, воздушный слушает воздух. Несколько контактных и воздушных моделей закрывают подшипники, клапаны, утечки, электрошкафы и герметичность. Ниже простая схема выбора и характеристики из документации SDT.

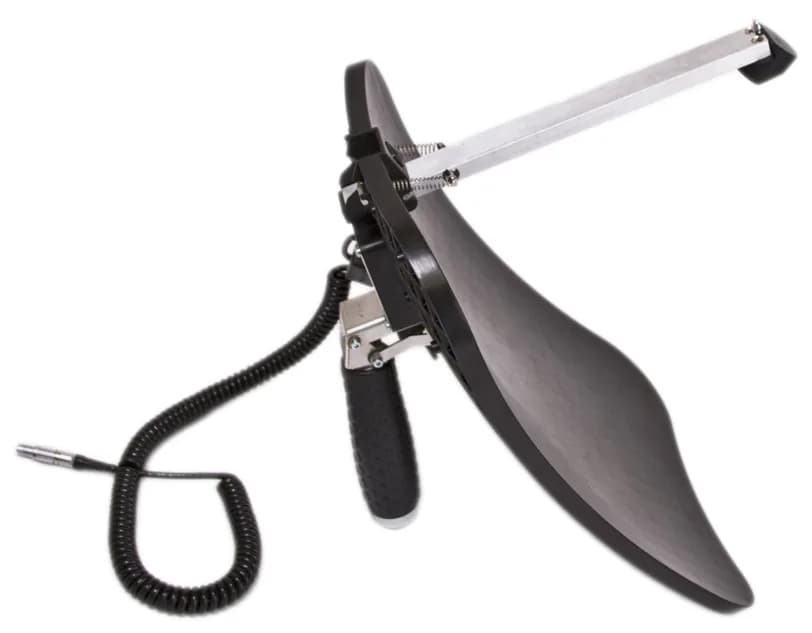

Параболический датчик ParaDish2. Фотография SDT Ultrasound Solutions.

Шаг первый: откуда приходит ультразвук

Если источник в твёрдой детали (подшипник, редуктор, клапан), берите контактный датчик. Если ультразвук идёт по воздуху (утечка, коронный разряд, течь в уплотнении), берите воздушный. Дальше выбор идёт по расстоянию и месту установки.

Контактные датчики

Датчик	Что это	Параметры по документации
RS2N	Игольчатый, в трёх длинах	Резонанс 37,2 кГц; длины 183, 276 и 571 мм; IP54; для LUBExpert, SDT270, LUBEchecker
RS2T	Резьбовой M6	Резонанс 37,0 кГц; момент затяжки 2-4 Н·м; IP54; для SDT270, SDT200, LUBEchecker
LUBESense1	Для смазки подшипников	Резьба M6 как у RS2T, настроен на сигнал трения при смазке; для LUBExpert, SDT270, LUBEchecker
RS Magnetic	Магнитный	Тяговое усилие магнита 4 кг; вес 35 г; быстрая установка на стальной корпус

Игла хороша для обхода: вы касаетесь корпуса в разных точках. Резьбовой датчик закрепляют в постоянной точке, и замеры получаются повторяемыми: это важно для тренда и для смазки подшипников по ультразвуку. Для клапанов смотрите метод трёх точек.

Воздушные датчики

Датчик	Тип	Дальность	Для чего
FlexID2	Гибкий, сменные сенсоры Ø16 и Ø10 мм	0-1 м	Труднодоступные места, поиск утечек у соединений
AIRSense	Воздушный с предусилителем +30 дБ	0-6 м, до 15 м с конусом EDS	Утечки, частичные разряды, механика; угол 55 градусов, 8 градусов с EDS
RS2A	Для электрошкафов	Ближняя	Установка внутри электрошкафа; вес 135 г
ParaDish2	Параболический	5-100 м	Дальние источники; оптический видоискатель, лазерная указка

FlexID2 в базовой длине 545 мм, с удлинителем 847 мм, с телескопической штангой 1377 мм. Подходит к SDT340, SDT270, SDT200, ULTRAChecker, HATCHecker и TIGHTChecker.

Конус EDS2 на встроенном датчике прибора. Фотография SDT Ultrasound Solutions.

Конус EDS2 навинчивается на встроенный датчик SDT270 и SDT200 или на AIRSense. Он усиливает чувствительность на 15 дБ (у прошлой модели EDS1 на 10 дБ) и делает приём направленнее.

Проверка электрошкафа воздушным датчиком SDT. Фотография SDT Ultrasound Solutions.

Дальние источники: ParaDish2

ParaDish2 нужен там, где подойти к источнику нельзя или долго: эстакады, потолочные магистрали, высоко расположенное оборудование. По документации SDT, его чувствительность на 27 дБ выше встроенного датчика SDT270. Ручка складывается, вес 965 г. Лазерная указка относится к классу 3R, соблюдайте требования безопасности из паспорта.

Работа с параболическим датчиком. Фотография SDT Ultrasound Solutions.

Расстояние и сигнал

С каждым удвоением расстояния до источника уровень ультразвука падает на 12 дБ. Поэтому дальний поиск делают с параболическим датчиком, а потом подходят ближе и уточняют точку гибким. Подробнее: проверка герметичности ультразвуком.

Совместимость

Не каждый датчик подходит к каждому прибору. AIRSense работает с SDT340 и ULTRAChecker, ParaDish2 с SDT340, SDT270 и SDT200, FlexID2 ещё и с HATCHecker и TIGHTChecker. Перед заказом проверьте пару прибор и датчик. О выборе самого прибора: рекомендации по выбору ультразвукового детектора и сравнение течеискателей.

Что передать для подбора

Какие задачи нужно решать (подшипники, клапаны, утечки, шкафы), дальность до источников, наличие точек для резьбового датчика, какой прибор уже есть. Свяжитесь с KEG TRK, чтобы подобрать комплект датчиков.

Источники

Документация SDT Ultrasound Solutions по датчикам: RS2N, RS2T, LUBESense1, AIRSense, EDS2, RS2A, FlexID2, ParaDish2 (DC.PAR2.DAT.01).
