Вакуумная присоска не держит заготовку: причины и поиск подсоса воздуха

Если вакуумный захват перестал удерживать деталь, увеличение уставки вакуума не заменяет диагностику. Причина может находиться в контуре, в самой присоске или в изменившейся заготовке. Начните с вопроса: что изменилось перед появлением дефекта — материал, поверхность, присоски, шланги или режим цикла?

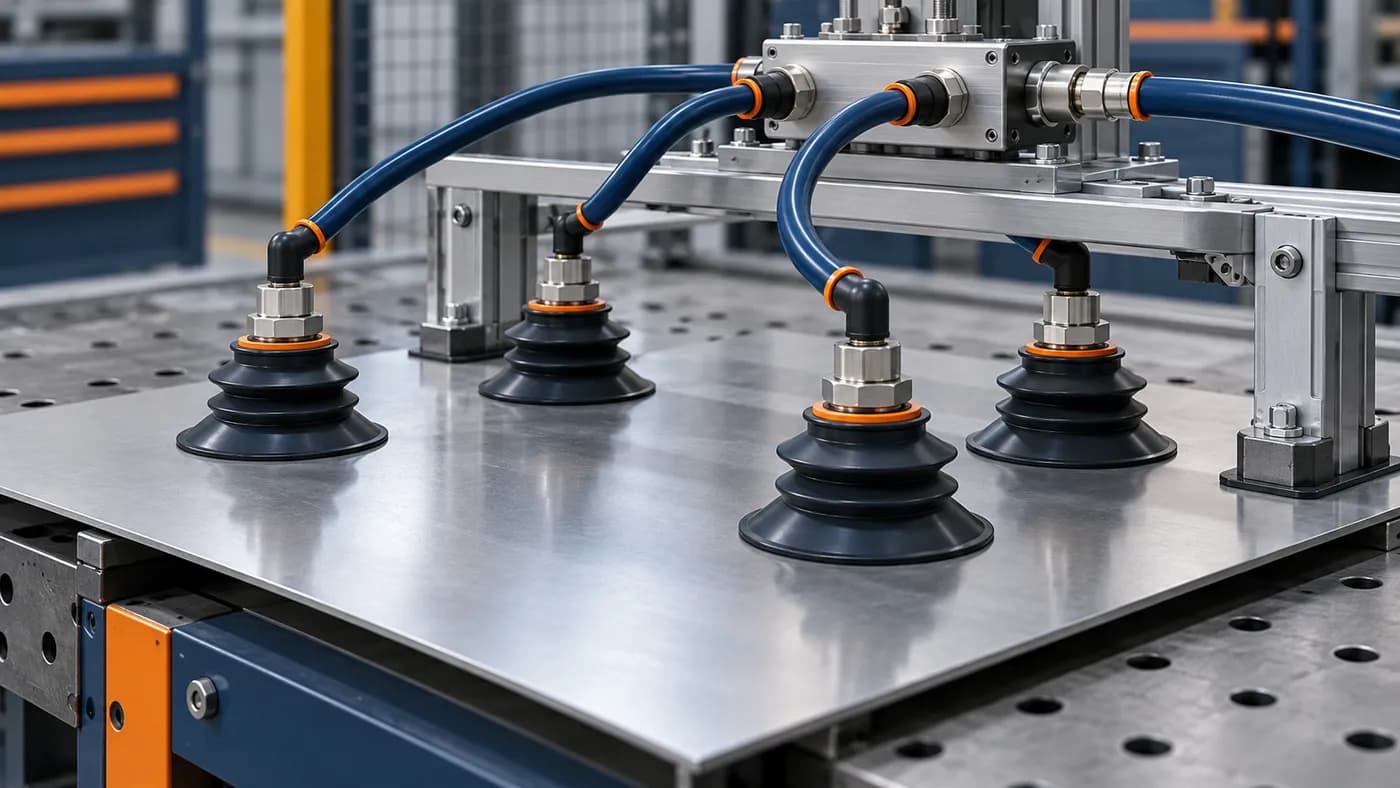

На обложке — иллюстрация типового захвата на поддержанной заготовке, а не фотография конкретной модели или объекта заказчика.

Сопоставьте симптом с проверкой

Симптом	Что проверить в первую очередь
Проблема появилась после замены шланга	Соединения, перегибы, внутренний диаметр и длину линии
Теряет вакуум только одна присоска	Уплотняющую кромку, посадку, загрязнение и соединение этой ветви
Контрольная непористая поверхность работает, новая заготовка — нет	Пористость, шероховатость, покрытие и соответствие присоски поверхности
Все присоски медленно выходят на режим	Генератор, фильтр, клапаны и ограничения потока
Вакуум достигается, но деталь сдвигается в цикле	Компоновку захвата, контакт, направление нагрузки и параметры движения

Состояние вакуума и способность удерживать деталь — связанные, но разные проверки. Показание у генератора не всегда описывает условия у удалённой присоски.

Подготовьте сравнимый тест

Проводите проверку на поддержанной заготовке в предусмотренном изготовителем режиме обслуживания. Не используйте подвешенную деталь как испытательный стенд. Запишите тип заготовки, состояние поверхности, режим генератора, время достижения уставки и точку измерения давления.

Сравните исправную и проблемную ветви при одинаковых условиях. Если процедура позволяет, последовательно выделяйте участки контура. Изоляция ветви меняет систему: фиксируйте, какие потребители были отключены, чтобы не принять другой режим за результат ремонта.

Когда помогает ультразвуковой поиск подсоса

При перепаде давления доступный дефект в шланге, фитинге или уплотнении может создавать различимый воздушный ультразвук. Направленный датчик помогает локализовать источник. Подробный маршрут проверки вакуумной системы применим и к контуру захвата.

Ультразвук не выбирает материал присоски и не подтверждает грузоподъёмность. Отсутствие сигнала также не доказывает герметичность: учитывайте доступ, фон и величину потока. Для поиска источника рассмотрите LEAKChecker или SDT340 с воздушным датчиком.

Какие данные нужны для выбора присоски

Подготовьте материал и форму заготовки, состояние поверхности, температуру, наличие масла или влаги, размеры и массу, направление перемещения, параметры цикла и доступную систему вакуума. Материал кромки, форма и эффективная площадь контакта должны соответствовать этой задаче. Номинальный диаметр сам по себе не определяет допустимую нагрузку.

Выбор и приёмку захвата проверяют по документации изготовителя и испытаниям в требуемом режиме, включая движение. Замена изношенной кромки может устранить подсос, но не компенсирует неподходящую поверхность или компоновку.

Закройте дефект повторной проверкой

В журнале укажите место подсоса, заменённый элемент, условия до и после ремонта и результат повторного цикла. Для обращения в KEG TRK приложите схему контура и фото соединений: это помогает подобрать метод обследования без привязки к одной марке оборудования.

Другие задачи: поиск утечек воздуха и газа, маршрут обследования пневмосети.

Источники

Schmalz: конструкция и расчёт присоски, материалы присосок и руководство по захвату FQE, раздел поиска неисправностей. Применимость ультразвука описана в документации воздушных датчиков SDT. Статья задаёт порядок первичной проверки, а не параметры конкретной модели.
