Supply in Kazakhstan
KEG TRK supplies equipment diagnostics solutions (НПП «Доза») across Kazakhstan: Almaty, Astana, Karaganda, Ust-Kamenogorsk, Aktobe and other regions. Official warranty, monitoring system design, installation, commissioning and personnel training.
Key features
Двухкольцевая матрица высокой плотности 1 764 ионизационные камеры расположены в шахматном порядке в два слоя, что обеспечивает…
Сменный вкладыш.
Два рабочих процесса верификации в ПО RayMap.
Описание
Свойства:
Применение:
Линейные ускорители (LINAC)
Методики облучения:
- IMRT
- VMAT Фотонные пучки (с возможностью выбора FF и FFF — с выравнивающим фильтром и без него)
- Электронные пучки
Форматы планирующих систем (TPS):
- DICOM RT Plan / RT Dose (стандарт DICOM 3.0)
- Eclipse
- Monaco
- Pinnacle
Программное обеспечение и связь:
- ПО RayMap
- Подключение к ПК через Ethernet
Особенности.
- Двухкольцевая матрица высокой плотности 1 764 ионизационные камеры расположены в шахматном порядке в два слоя, что обеспечивает полное облучение на 360° с отличной стабильностью угловой характеристики.
- Сменный вкладыш. Полая внутренняя часть позволяет устанавливать вкладыши из водно-эквивалентного и тканеимитирующего материала Твердая Вода (Solid-Water) и вкладыши с ионизационными камерами. Это обеспечивает возможность 3D-верификации дозы в фантоме и проведение точечных дозиметрических измерений.
- Два рабочих процесса верификации в ПО RayMap. RayMap поддерживает два метода верификации: 3D-верификация на основе фантома: отображает трехмерное дозное распределение внутри самого фантома. 3D-верификация на основе КТ: отображает трехмерное дозное распределение, реконструированное на КТ-снимках пациента.
Technical specifications
| Тип детектора | Ионизационная камера |
| К-во детекторов | 1764 |
| Объем детектора | 0,094 см³ |
| Размер детектора (радиус х высота) | 2,5 × 4,8 мм |
| Размер поля | 21 × 21 см |
| Номинальная чувствительность | 3,6 ± 0,2 нКл/Гр |
| Воспроизводимость | ≤ ±0,5% |
| Нелинейность | ≤ ±0,5% |
| Размеры (Д х Ш х В) | 373,4 × 309 × 280 мм |
| Вес | 18,5 кг |
| Радиус полости для вкладыша | 6,7 см |
| Радиус внутреннего кольца | 9,5 см |
| Радиус внешнего кольца | 10,5 см |
| Материал | ПММА (оргстекло) |
Manufacturer
НПП «Доза»

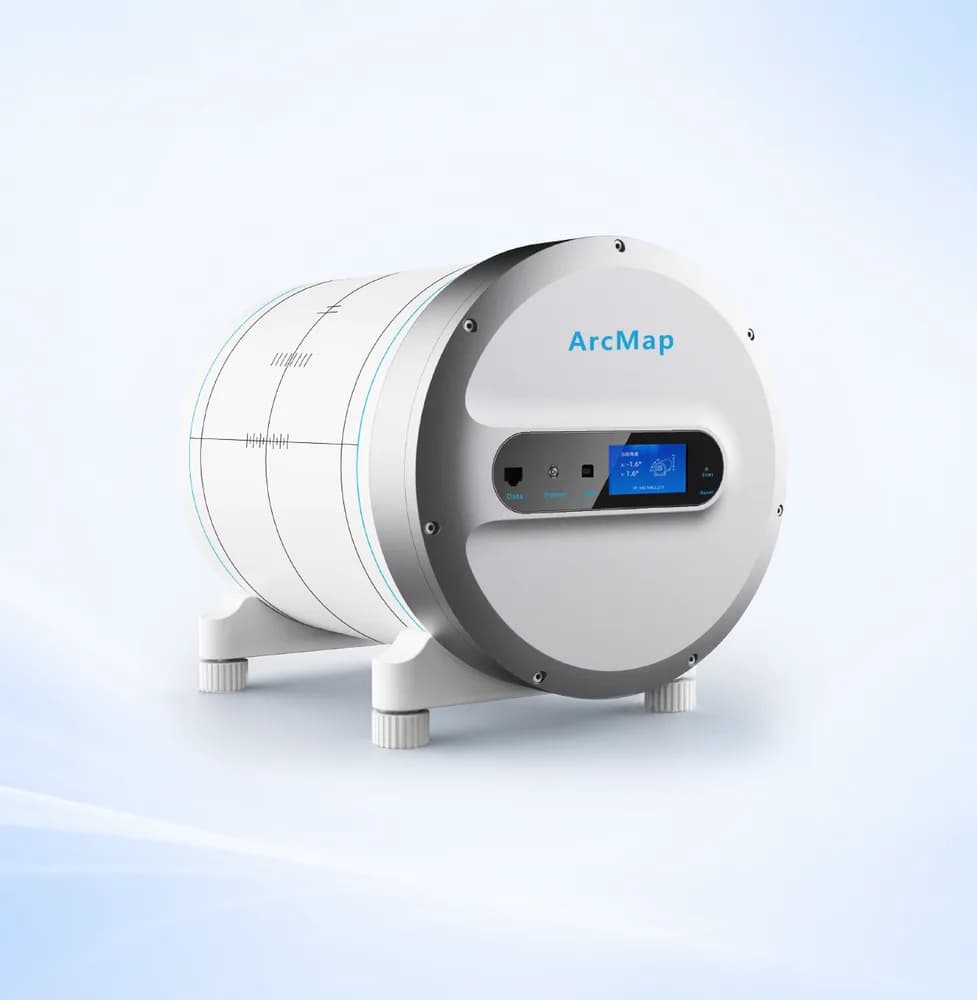

ArcMapМедицина: лучевая терапия
ArcMap imports DICOM RT Plan/RT Dose files and compares the measured dose with the TPS plan to verify the delivered dose in IMRT/VMAT, making the system an indispensable tool for 3D verification of plans…
Key specifications
- Тип детектора
- Ионизационная камера
- К-во детекторов
- 1764
- Объем детектора
- 0,094 см³
- Размер детектора (радиус х высота)
- 2,5 × 4,8 мм
- Размер поля
- 21 × 21 см
Official supplier in Kazakhstan
Need advice?
Our specialists will help you choose the optimal ArcMap — therapeutic beam profile measurement device configuration for your equipment.
