Описание

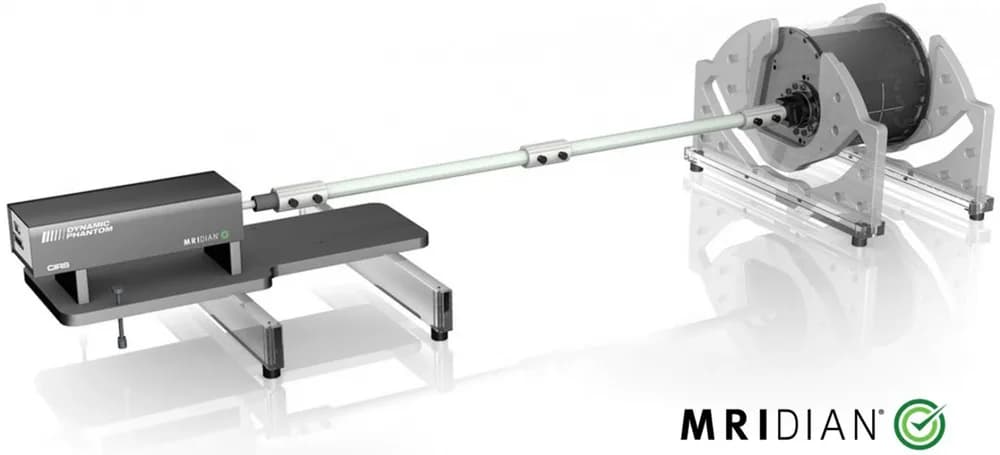

Тело фантома имитирует грудную клетку среднестатистического человека, выполнено из пластика и содержит полость для размещения вращающегося цилиндра с мишенями. Встроенные структуры – мишени выполнены из специального контрастного геля, пространство между мишенями заполнено нейтральным гелем. Актуатор обеспечивает вращение внутреннего цилиндра для моделирования движения опухоли в трех измерениях. В дополнение к основной мишени, цилиндр содержит смещенную мишень и специальную контрастную зону для обеспечения максимальной точности. В теле фантома находятся 4 сферических мишеней и одна прямоугольная мишень. Мишени имеют полости для дозиметров. Фантом оборудован разъемом для подключения к осциллографу, что позволяет анализировать позицию структур – мишеней, и соотносить их с работой рентгеновского аппарата, определяя тем самым задержку формирования луча. Показатель задержки имеет важное значение в синхронизации лучевой терапии.
Функциональные возможности и преимущества:
- Создан специально для «Viewray»;
- Мишени содержат полости для дозиметров;
- Точная верификация плана лечения;
- Контроль синхронизации;
- Полный цикл контроля плана лечения;
- Минимизация структурных артефактов;
- Движения мишеней фантома контролируются с помощью ПО «CIRS Motion Control»
Вращающийся цилиндр с мишенями
Тело фантома с внутренними мишенями
Technical specifications
| Габариты / вес | 67 см x 32 см x 20 см / 10 кг |
| Амплитуда | верх/низ: ± 25 мм; право/лево: ± 5 мм. |
| Точность движения | ± 0.1 mm |
| Длительность цикла | 1 - ∞ (настройка по амплитуде) |
| Варианты кривых движений | sin (t), 1-2cos4(t), 1-2cos6(t), пила, «плавник акулы», hysteresis |
| Габариты | 54 cм x 31.5 cм x 35 c (с держателями)<br> Ø 25.4 cм x 23.6 cм (без держателей)<br> (Объем геля Ø 22.8 cм x 24.0) |
| Вес | 13.6 кг<br> Вес геля 10 кг |
| Материалы | Внешняя оболочка – акрил;<br> Внутренняя структура и мишени – гелевый наполнитель |
| Габариты / вес (2) | Ø 6.3 см x 30.2 см / 1.2 кг |
| Материалы (2) | Оболочка – акрил Внутренняя часть и мишени – гелевый наполнитель |
Manufacturer
НПП «Доза»
The Viewray dynamic phantom was developed specifically for the Viewray radiation therapy system, which delivers treatment synchronized with the patient's breathing using real-time MRI guidance.
Key specifications
- Габариты / вес
- 67 см x 32 см x 20 см / 10 кг
- Амплитуда
- верх/низ: ± 25 мм; право/лево: ± 5 мм.
- Точность движения
- ± 0.1 mm
- Длительность цикла
- 1 - ∞ (настройка по амплитуде)
- Варианты кривых движений
- sin (t), 1-2cos4(t), 1-2cos6(t), пила, «плавник акулы», hysteresis
