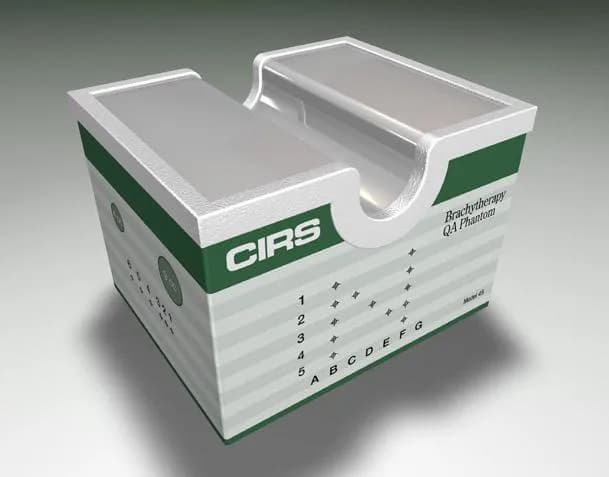

Ref.045 Brachytherapy QA Phantom — ultrasound quality assurance phantom for brachytherapy

Описание

Назначение:

Фантом УФБ 045 предназначен для контроля технических характеристик и качества визуализации УЗИ-сканеров с трансректальными датчиками.

Общее описание:

Получение ультразвуковых изображений для планирования облучения при брахитерапии путем проведения УЗ сканирования, а также контроль расположения имплантированных зерен источников непосредственно во время имплантации, необходимо проводить с использованием верифицированного ультразвукового аппарата и трансректального бипланового датчика. Регулярное периодическое тестирование оборудования необходимо, чтобы обнаружить ухудшение характеристик УЗИ-сканера и датчиков прежде, чем это может начать оказывать влияние на клиническую практику.

Применение УФБ Ref.045 совместно с Тканеэквивалентным ультразвуковым фантомом простаты УФП Ref.053 Tissue Equivalent Ultrasound Prostate Phantom обеспечивает выполнение программы обеспечения качества для трансректального ультразвука при брахитерапии (AAPM Task Group 128).

Основные свойства:

Фантом содержит группы нитевидных и объемных мишеней для контроля:

• глубины обзора,
• точности системы измерения расстояний,
• точности системы определения объема,
• осевого разрешения,
• поперечного разрешения

Расположение мишеней:

вид сверху вид слева

фронтальный вид вид справа

УЗИ фантома
