Ref. 802 Gillian QA Phantom — phantom for checking distortion and optical centering device alignment accuracy

Описание

Назначение:

Контроль дисторсии и точности установки оптического центратора

Особенности:

• совместимость с комбинированными системами ОФЭКТ/КТ, ПЭТ/КТ и КТ/МРТ;
• проверка точности установки оптического центратора и дисторсии всего поля снимка;
• легко наполнять и опустошать;
• позволяет проводить независимую оценку параметров оборудования;
• простая геометрия позволяет быстро трактовать полученные результаты.

Комбинированные сканирующие системы, такие как, ОФЭКТ/КТ, ПЭТ/КТ и КТ/МРТ всё больше используются для более точного определения местонахождения новообразований, локализованного лечения и контроля эффективности лечения. Создавая изображение при использовании сразу двух различных методов, такие комбинированные системы имеют преимущество в способах формирования изображения при минимальных соответствующих недостатках. Необходимый оптический центратор комбинированного изображения находится под постоянным контролем.

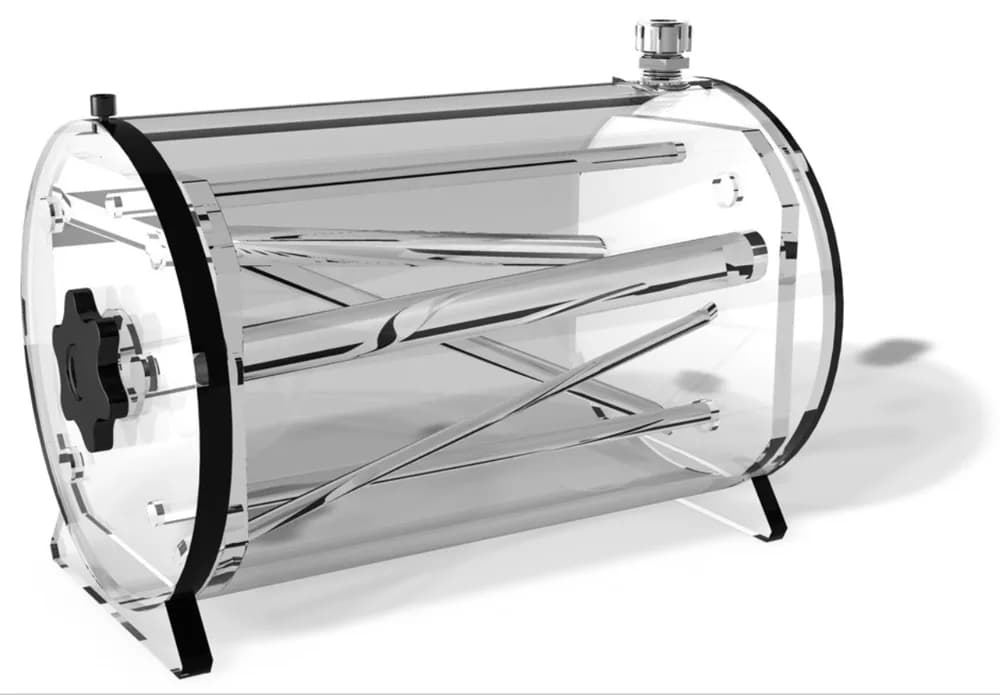

Фантом обеспечивает простой и полноценный контроль точности установки оптического центратора и дисторсии. Фантом состоит из водонепроницаемого акрилового цилиндра, который может быть наполнен различными жидкостями. Четыре не параллельных стержня разного диаметра проходят через всю длину цилиндра. Изображения, полученные с помощью фантома, могут быстро и ясно показать несоответствие комбинированных изображений.

Комплект поставки:

• фантом со стержнями;
• пробка;
• подставка.

| Снимок КТ фантома | | Снимок ОФЭКТ фантома | | Комбинированное изображение, показывающее вертикальное несоответствие оптического центратора | | Комбинированное изображение, показывающее более серьезные проблемы с центратором

| Снимок ОФЭКТ поперечного сечения фантома | | Деталь с несоответствием изображений
