Описание

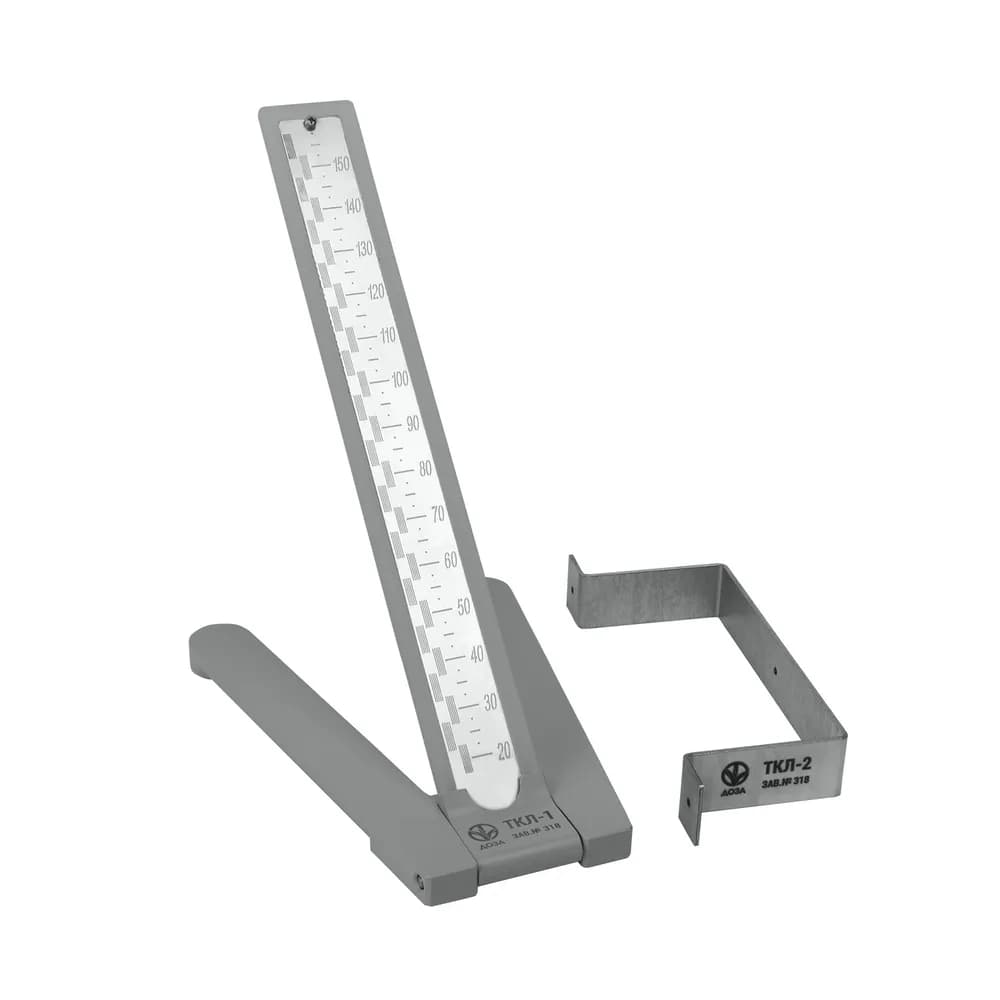

Комплект состоит из томографического тест-объекта контроля высоты слоя ТКЛ-1 и томографического тест-объекта контроля угла томографии и симметрии ТКЛ-2 Томографический тест-объект контроля высоты слоя ТКЛ-1 представляет собой рентгенопрозрачную линейку длиной 15 см (оргстекло), с рентгеноконтрастной фольгой со сквозными метками, на расстоянии, обеспечивающем по вертикали шаг 10 мм (с учетом угла наклона линейки в рабочем состоянии). Метки маркированны арабскими цифрами. Между маркированными метками имеются промежуточные штрихи с вертикальным шагом 2,5 мм. По краю фольги сформированы две группы перекрывающихся мир с пространственным разрешением 2 штриха на мм для более точного определения границ слоя. Томографический тест-объект контроля угла томографии и симметрии ТКЛ-2 представляет собой рентгеноконтрастную полоску толщиной 1,5 мм изогнутую в виде буквы «П». Полоска имеет три симметричных отверстия вдоль центральной оси диаметром 2,0 мм. Расстояние по вертикали от плоскости двух крайних отверстий до плоскости центрального отверстия составляет 50 мм.
Назначение:
Контроль эксплуатационных параметров томографической приставки для линейной томографии в соответствии с ГОСТ Р МЭК 61223-3-1-2001 п. 4.5.7.
Контроль:
- высоты выделяемого слоя;
- угла томографии;
- симметричности траектории;
Свойства:
- компактность при хранении и транспортировании;
- цифровая маркировка высоты слоя;
- точное определение границ слоя с помощью штриховых мир.
Technical specifications
| Габаритные размеры: в рабочем состоянии | 109 х 165 х 180 мм |
| Габаритные размеры: в транспортном состоянии | 109 х 19 х 241 мм |
| Масса | 160 г |
| Габаритные размеры: в рабочем состоянии (2) | 20 х 52 х 140 мм |
| Габаритные размеры: в транспортном состоянии (2) | 20 х 52 х 140 мм |
| Масса (2) | 50 г |
Manufacturer
НПП «Доза»
The set consists of the tomographic test object TKL-1 for checking slice height and the tomographic test object TKL-2 for checking the tomography angle and symmetry.
Key specifications
- Габаритные размеры: в рабочем состоянии
- 109 х 165 х 180 мм
- Габаритные размеры: в транспортном состоянии
- 109 х 19 х 241 мм
- Масса
- 160 г
- Габаритные размеры: в рабочем состоянии (2)
- 20 х 52 х 140 мм
- Габаритные размеры: в транспортном состоянии (2)
- 20 х 52 х 140 мм
