Описание

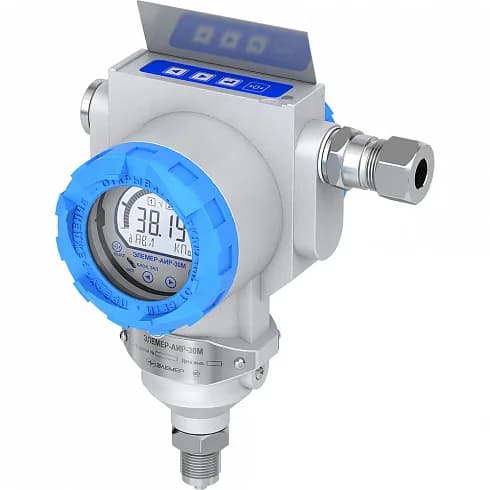

ЭЛЕМЕР-АИР-30М — интеллектуальный датчик давления НПП ЭЛЕМЕР с релейными выходами, протоколами HART и Foundation Fieldbus и меню на русском языке. Датчики предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал или в сигнал напряжения постоянного тока, а также в цифровой сигнал в стандарте протокола HART или Foundation Fieldbus входных измеряемых величин.
Преимущества модернизированного ЭЛЕМЕР-АИР-30М
Новая версия прибора, прошедшая глубокую модернизацию, существенно расширяет функциональные возможности преобразователей давления:
- Сенсорная герметичная клавиатура обеспечивает возможность управления прибором непосредственно на технологической позиции во взрывоопасных зонах
- Цифровые протоколы передачи измерительной информации HART и Fieldbus, а также возможность формирования выходного сигнала по напряжению в диапазоне 0…5 В
- Обновленное интуитивно понятное меню управления прибором на русском языке
- Межповерочный интервал — 5 лет для всех модификаций приборов и видов измеряемого давления
- Расширенный диапазон температур внешней среды от –60 до +80 °С позволяет применять приборы без укрытия и дополнительного обогрева
- Величина основной приведенной погрешности — от ±0,04%
- Глубина перенастройки диапазонов — 1:100
- Защищенность от проникновения влаги и пыли с кодом IP67
- Двустабильные электромагнитные реле с параметрами ~250 В × 3 А, не требующие дополнительного питания
Технические характеристики
Датчики оснащены современными тензорезистивными сенсорами, выполненными по технологии КНК. Они имеют высокую перегрузочную способность — до 1500% от верхнего предела измерений.
Верхние пределы измерений:
- Абсолютное давление (штуцерные ТАH) — 1 кПа…16 МПа
- Избыточное давление (штуцерные TG, TGH, фланцевые CG) — 0,063 кПа…100 МПа
- Избыточное давление-разрежение (штуцерные TGV, фланцевые CGV) — ±0,063 кПа…(–0,1…+2,5) МПа
- Дифференциальное давление (фланцевые CD, CDV) — 0,063 кПа…10 МПа
- Гидростатическое давление (фланцевые СL) — 1 кПа…250 кПа
Выходные сигналы:
- Унифицированный токовый 4…20 мА
- Комбинированный 4…20/0…5 мA
- Сигналы по напряжению постоянного тока 0,8…3,2; 0,5…4,5 В
- Цифровой сигнал HART
- Цифровой сигнал Foundation Fieldbus
Конфигурирование
Настройка параметров датчика осуществляется с помощью:
- Наружной клавиатуры (сенсорной герметичной)
- Внутренней клавиатуры
- HART-протокола
- Протокола Foundation Fieldbus
Индикация
Датчики оснащены многофункциональным 4-разрядным ЖК-индикатором с подсветкой, графической шкалой и дополнительным полем для цифрового отображения уставок. Возможно вращение индикатора на 90°, 180°, 270° и вращение корпуса на ±135°.
Технические характеристики
| Диапазон давления | 0,063 кПа...100 МПа (в зависимости от типа давления) |
| Выходной сигнал | 4-20мА, 0-5мА, 0,8-3,2В, 0,5-4,5В, HART, FF |
| Питание | 10,5...35 В DC |
| Точность | ±0,04% / ±0,075% / ±0,1% / ±0,2% |
| Температура | -60...+80°C |
| Защита | IP65, IP67 |
| Взрывозащита | 1Exd ia IIC T5/T6, ExiaIICT6 X |
| Релейные выходы | 2 уставки, 2 электромагнитных реле (~250В × 3А) или 2 оптореле (~250В × 80мА) |
| Дисплей | ЖК-индикатор с подсветкой и графической шкалой |
Области применения
Подробнее по отраслям
Сертификаты и разрешения
- ИНТЕРГАЗСЕРТ
- Минпромторг РФ
- SIL 2 (УПБ 2)
- ГРСИ № 67954-17
- Реестр МТР ПАО «Газпром»
Производитель
НПП ЭЛЕМЕР
Интеллектуальный датчик давления с релейными выходами и цифровыми протоколами HART и Foundation Fieldbus
Основные характеристики
- Диапазон давления
- 0,063 кПа...100 МПа (в зависимости от типа давления)
- Выходной сигнал
- 4-20мА, 0-5мА, 0,8-3,2В, 0,5-4,5В, HART, FF
- Питание
- 10,5...35 В DC
- Точность
- ±0,04% / ±0,075% / ±0,1% / ±0,2%
- Температура
- -60...+80°C
