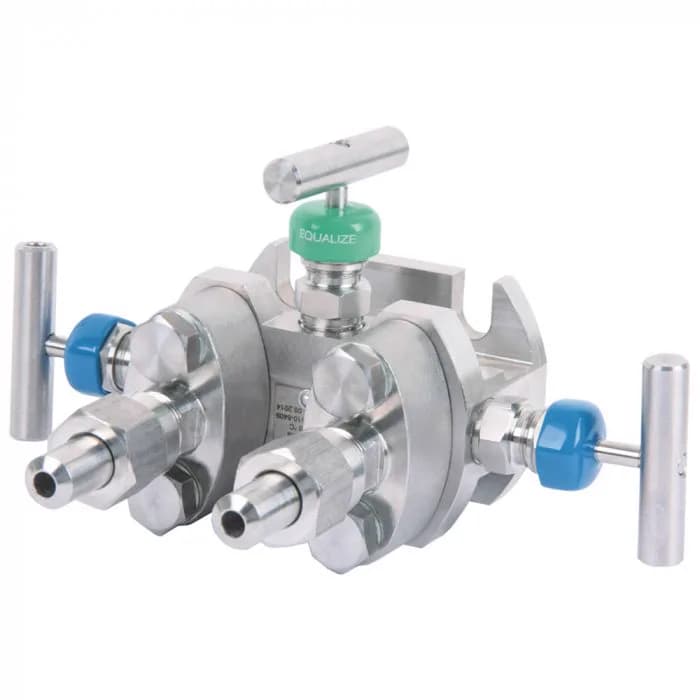

ЭЛЕМЕР-БК-А
Клапанные блоки ЭЛЕМЕР-БК серии А (3- и 5-вентильные) предназначены для монтажа датчиков разности давлений (АИР-10SH, АИР-20/М2-Н, АИР-20/М2-МВ, ЭЛЕМЕР-АИР-30М, САПФИР-22ЕМ и других производителей), для монтажа электронных манометров разности давлений (ЭКМ-1005, ЭКМ-2005, МТИ-100), а так же для коммутации импульсных линий в системах автоматизации технологических процессов.
Особенности конструкции
Клапанные блоки серии А предназначены для присоединения импульсных линий к клапанному блоку через монтажные фланцы. Модели клапанных блоков отличаются количеством вентилей, наличием или отсутствием дренажных клапанов.
Технические характеристики
- Рабочие среды: жидкость, пар, газ (в т.ч. газообразный кислород и кислородосодержащие смеси)
- Давление рабочей среды: до 40 МПа
- Температура рабочей среды: от -60 до +170 °C
- Предельные значения температур окружающего воздуха: от -60 до +70 °C
- Материал корпуса: 08Х17Н13М2 (316L), 12Х18Н10Т (атомное исполнение)
- Материал запирающего элемента: сталь 30Х13 (базовое) или твердый сплав ВК-8
- Наработка: 500 циклов (сталь 30Х13) или 1500 циклов (ВК-8)
Варианты исполнений
- Общепромышленное
- Атомное (повышенной надежности)
- Кислородное (для работы на газообразном кислороде)
Гарантийный срок: 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки).
Технические характеристики
| Давление рабочей среды | до 40 МПа |
| Температура рабочей среды | от -60 до +170 °C |
| Рабочие среды | жидкость, пар, газ (включая кислород) |
| Материал корпуса | 08Х17Н13М2 (316L), 12Х18Н10Т (атомное) |
| Резьбовое соединение | через монтажные фланцы |
| Исполнения | 3-вентильное, 5-вентильное |
Области применения
Подробнее по отраслям
Сертификаты и разрешения
- ИНТИ INTI.QS.PS.90-04-2024-66
- ТР ТС 010/2011 О безопасности машин и оборудования
- ГОСТ Р 53679-2009 (ИСО 15156-1:2001)
Производитель
НПП ЭЛЕМЕР
3- и 5-вентильные клапанные блоки для монтажа датчиков разности давлений
Основные характеристики
- Давление рабочей среды
- до 40 МПа
- Температура рабочей среды
- от -60 до +170 °C
- Рабочие среды
- жидкость, пар, газ (включая кислород)
- Материал корпуса
- 08Х17Н13М2 (316L), 12Х18Н10Т (атомное)
- Резьбовое соединение
- через монтажные фланцы
