Уплотнение вала и всасывание: как поймать подсос воздуха и сухой ход насоса

В центробежном насосе есть два места, где вода и воздух встречаются в неподходящий момент: вал, который выходит из корпуса, и всасывающая линия под разрежением. Через первое теряют жидкость, через второе получают воздух. Оба дефекта начинаются тихо и по манометру заметны поздно. Ниже разбор того, как это устроено и что видят SDT340 и Artesis e-MCM. Общая карта узлов: устройство насоса и точки контроля.

Всасывание: насос «тянет» не сам

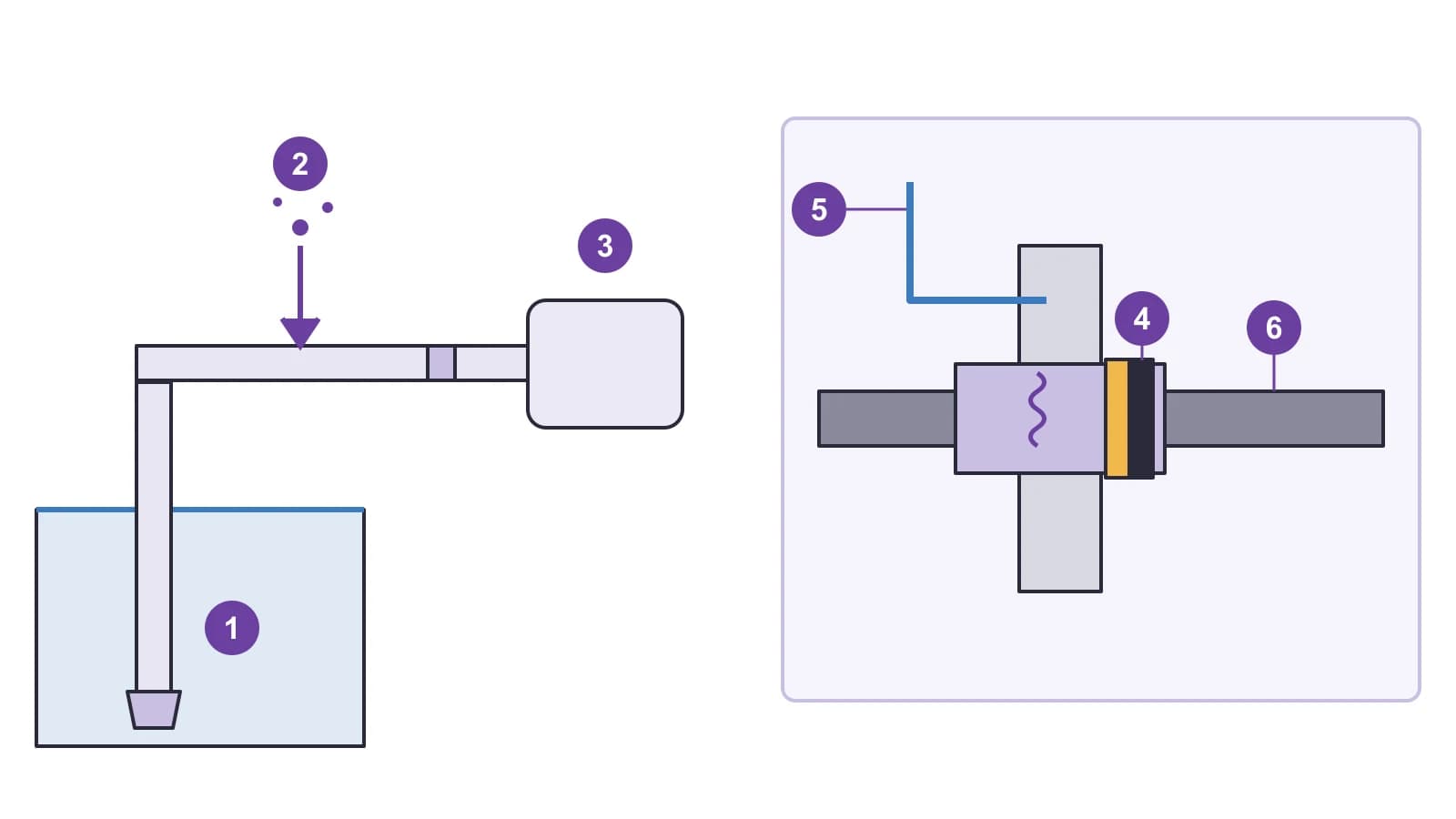

Насос снижает давление у входа колеса, а воду в линию проталкивает атмосфера. Поэтому есть физический предел: столб воды держится порядка 10 м, но реальная высота всасывания заметно ниже из-за давления насыщенных паров, КПД и потерь на трение. Для работы с уровнем жидкости ниже насоса нужны заливка корпуса, приёмный клапан и сетка, которая защищает клапан от мусора.

Из этого следует, что всасывающая линия очень чувствительна к неплотностям. Небольшой подсос воздуха снижает эффективность, заметная течь срывает подачу полностью, и насос теряет заливку. Типовые места подсоса: фланцы, резьбовые соединения, сальник со стороны всаса, приёмный клапан.

Что делать на практике. Ультразвуковой детектор находит подсос воздуха по высокочастотному шуму турбулентной струи в трубе с разрежением. Проход по фланцам и фитингам всасывающей линии занимает минуты и не требует остановки.

Уплотнение вала: два подхода

Сальниковая набивка

Графитовые или PTFE-кольца поджимают грундбуксой. Набивка должна подтекать, и это норма: утечка охлаждает и смазывает вал. Перетянули, и теплоотвод пропал, кольца твердеют, а втулка вала задирается. Недотянули, и течь растёт. Поэтому набивку проверяют по расписанию и подтягивают понемногу.

Побочный эффект: постоянная утечка требует подпитки системы водой, а подпиточная вода несёт кислород и коррозию. В замкнутых контурах это одна из причин перехода на торцевые уплотнения.

Торцевое уплотнение

Одно кольцо неподвижно, другое вращается с валом, между ними тончайшая плёнка жидкости. Утечки практически нет, подпитка не нужна. Но у такого уплотнения есть жёсткое условие: без жидкости на парах трения оно выходит из строя за короткое время. Поэтому насос с торцевым уплотнением нельзя запускать «всухую» и нельзя оставлять без заливки.

Конструкции различаются способом промывки:

Тип	Как охлаждается	Когда применяют
С внутренней промывкой	Жидкость циркулирует в камере уплотнения	Закрытые отопительные и холодильные контуры, обычные условия
С внешней промывкой	Отдельная линия подводит чистую жидкость прямо к парам трения	Высокая температура, щёлочь, реагенты водоподготовки

Для горячих систем промывочную воду охлаждают теплообменником. В типовом примере при температуре системы около 120 °C промывку снижают примерно до 80 °C, и ресурс уплотнения растёт. Взвеси в воде (грязь, окалина, частицы оксидов) работают как абразив даже на твёрдых парах трения, поэтому при загрязнённой среде ставят сепаратор, который направляет к уплотнению очищенную жидкость.

Как проявляется сухой ход

1. Пропала заливка из-за подсоса, низкого уровня или закрытой задвижки на входе.
2. Колесо вращается в газе, потребляемая мощность обычно падает.
3. Пары трения уплотнения перестают охлаждаться, температура растёт, поверхности разрушаются.
4. Следом идут подшипники и колесо: перегрев и вибрация от срыва потока.

Каждый шаг даёт сигнал, и его можно поймать до разрушения:

Этап	Сигнал	Метод
Подсос воздуха	Шум струи на фланцах	Ультразвук SDT340
Потеря заливки	Падение мощности и нестабильность тока	ESA, Artesis e-MCM
Трение в уплотнении	Рост ультразвукового уровня у уплотнения относительно базовой линии	Ультразвук SDT340
Перегрев подшипников	Рост уровня и температуры	Ультразвук и LUBExpert

Контроль по месту и дистанционно

• Маршрут SDT340. Раз в смену или неделю: фланцы всаса, зона уплотнения, подшипники. Результаты сравнивают с базовой линией этого насоса и с однотипными агрегатами.
• ESA на щите. Artesis e-MCM постоянно следит за током и напряжением. Для насосов, до которых трудно добраться, или станций без постоянного персонала данные уходят в Artesis IoT.
• Порог для действия. Любое устойчивое отклонение от базовой линии разбирают на месте: проверяют заливку, фланцы, промывку, затяжку набивки.

Что важно знать заранее: ультразвук локализует источник шума, но не измеряет расход утечки, а ESA показывает изменение нагрузки, но не указывает точное место. Вместе методы дополняют друг друга. Связанные материалы: кавитация и ESA с ультразвуком, насосные станции водоканала.

Короткий чек-лист для обхода

• Корпус залит, воздух из насоса выпущен до пуска.
• Фланцы и приёмный клапан всаса без шума подсоса.
• Набивка подтекает каплями, не нагрета и не сухая.
• Торцевое уплотнение: линия промывки открыта, температура промывки в норме.
• Ультразвуковой уровень у уплотнения и подшипников не уходит от базовой линии.
• Ток и мощность двигателя стабильны на том же режиме.

---
