Устройство центробежного насоса: шесть узлов и чем контролировать каждый

Центробежный насос выглядит просто: двигатель, муфта, подшипниковый узел и корпус с колесом. Но отказывает он не «целиком», а по узлам, и у каждого узла свой первый симптом. Если знать, где что ломается и какой метод это видит раньше остальных, программа обслуживания собирается за один вечер. Ниже короткий разбор конструкции и карта контроля для SDT340 и Artesis e-MCM.

Как насос работает, и почему это важно для диагностики

Колесо вращается и сообщает воде скорость. Спиральный корпус (улитка) собирает поток и превращает скорость в давление. На входе в колесо давление падает, и вода поступает из всасывающей линии. Отсюда три следствия, которые потом встречаются в любой аварии:

• насос не качает воздух: плотность воздуха слишком мала, и без заливки корпуса он работает вхолостую;
• «всасывает» не сам насос, а атмосферное давление. Столб холодной воды при нормальном давлении теоретически держится около 10 м, на практике допустимая высота всасывания заметно меньше, а потери на трение во всасывающей трубе её ещё сокращают;
• направление вращения важно: при обратном вращении подача резко падает, а нагрузка на двигатель растёт.

Шесть узлов и первые признаки износа

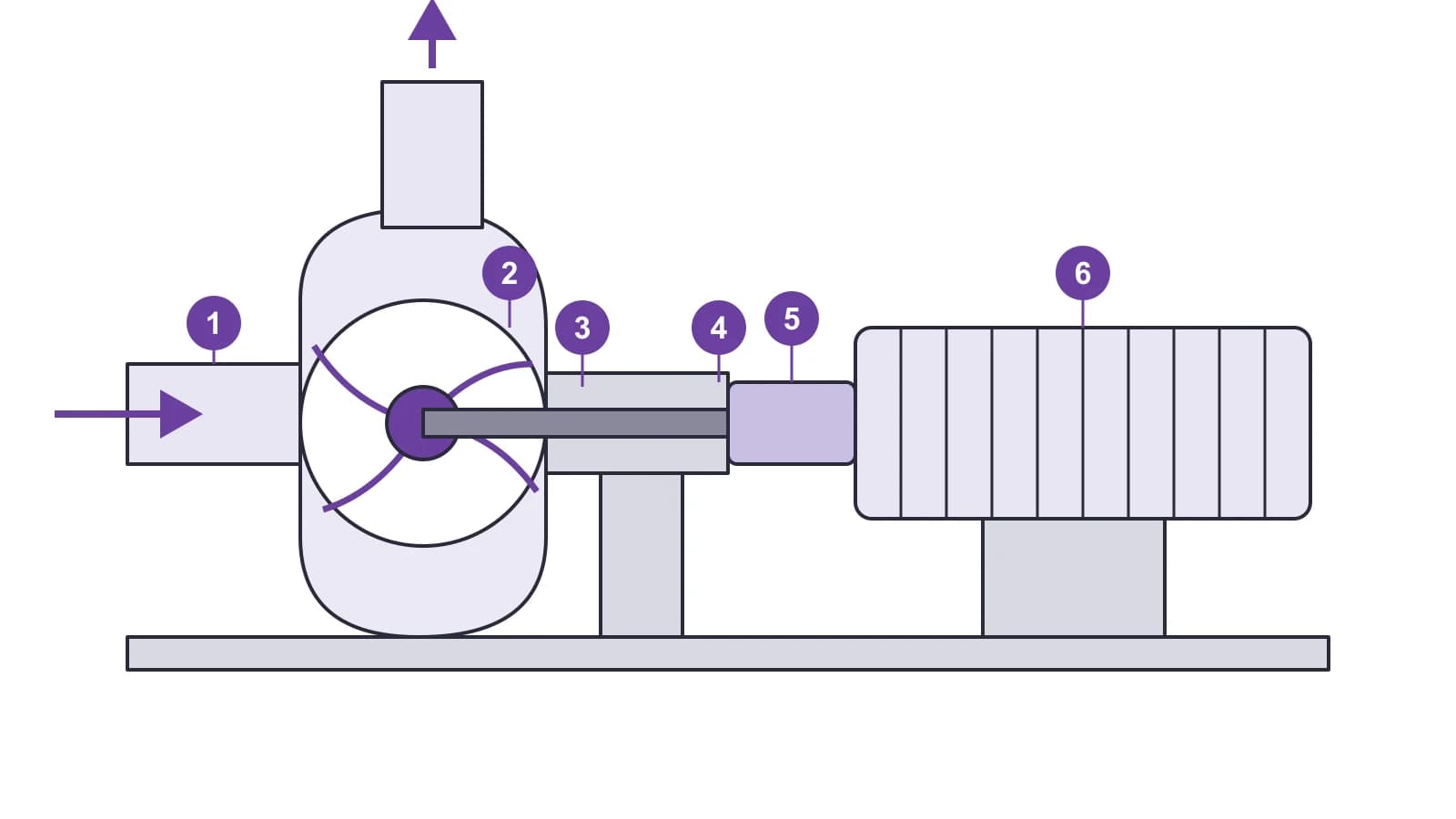

№	Узел	Что ломается первым	Чем виден дефект
1	Всасывающая линия	Подсос воздуха, засор сетки, неплотный приёмный клапан	Ультразвук: шум подсоса и кавитации. ESA: нестабильная нагрузка
2	Рабочее колесо и корпус	Кавитация, абразивный износ, засор каналов	Ультразвук: широкополосный «хруст» у входа. ESA: рост тока при той же подаче
3	Уплотнение вала	Сальник пережат или пересох, торцевое уплотнение работало всухую	Ультразвук: рост уровня в зоне уплотнения. Осмотр: течь
4	Подшипниковый узел	Недостаток или избыток смазки, загрязнение	Ультразвук и LUBExpert: смазка по состоянию
5	Муфта	Несоосность, износ упругого элемента	Ультразвук на муфте, ESA: изменение сигнатуры тока
6	Электродвигатель	Обмотка, стержни ротора, эксцентриситет, питание	ESA на работающем двигателе

1. Всасывание

Всасывающая линия работает под разрежением, поэтому любая неплотность пропускает воздух внутрь. Небольшой подсос заметно снижает КПД, серьёзный срывает подачу целиком. Ультразвуковой детектор слышит такой подсос на фланцах и фитингах, пока он ещё не виден по манометру. Подробно о подсосе воздуха и сухом ходе: статья про уплотнения и всасывание.

2. Колесо и корпус

Закрытые колёса эффективнее на чистой воде, открытые и полуоткрытые терпят взвеси. От типа колеса зависит, что именно ловить: на чистой воде главный враг кавитация, на стоках и пульпе абразив и засор. Признаки кавитации разобраны отдельно: шесть признаков и совместная методика ESA и ультразвука.

3. Уплотнение

Сальниковая набивка должна подтекать каплями, иначе она перегревается и задирает втулку вала. Торцевое уплотнение утечки не даёт, зато не терпит сухого хода: пары трения охлаждает и смазывает сама перекачиваемая жидкость. Ультразвук позволяет сравнивать уровень у уплотнений однотипных насосов и замечать аномалию до течи.

4. Подшипники

Шариковые подшипники смазывают порциями. Избыток смазки греет подшипник так же надёжно, как её нехватка, поэтому «добавили до упора» не метод. SDT340 с опцией LUBExpert показывает, нужна ли смазка именно сейчас и когда остановиться. Методика: управление смазкой по ультразвуку.

5. Муфта

Муфта передаёт момент и гасит небольшую несоосность. Чем лучше центровка, тем тише работает насос, тем дольше живут подшипники и сама муфта. Скрытая причина разрушения упругих элементов нередко в масле, которое попадает на резиновые опоры двигателя и ослабляет крепление. См. контроль муфт ультразвуком.

6. Двигатель

Двигатель питает всё остальное, и его состояние можно оценивать, не останавливая насос. Artesis e-MCM подключается к токам и напряжениям на щите и ищет признаки электрических и механических дефектов, включая изменение нагрузки со стороны насоса. Подходит и для погружных насосов, где к самой машине не подобраться: диагностика погружных насосов.

Конструкция подсказывает метод

Исполнение насоса	Что учесть при контроле
Консольный на раме, длинная муфта	Все шесть узлов доступны для ультразвукового обхода
Моноблочный (двигатель и насос на одном валу)	Нет муфты и отдельного подшипникового узла насоса; ESA особенно полезен
Двухопорный с разъёмом корпуса	Две опоры и два уплотнения: проверять обе стороны
Вертикальный линейный	Доступ ограничен, часть узлов проще контролировать по ESA
Погружной	Ультразвук недоступен, основной метод ESA на щите

Как собрать программу контроля

1. Составьте реестр насосов с типом исполнения, мощностью и критичностью для процесса.
2. Для доступных агрегатов заведите маршрут SDT340: подшипники, уплотнения, муфта, всасывание, снимайте базовые значения.
3. Для критичных и удалённых агрегатов поставьте Artesis e-MCM и подключите к Artesis IoT, чтобы видеть статус без выезда.
4. Сравнивайте не с абстрактной нормой, а с собственной базовой линией по каждому насосу и однотипным агрегатам.
5. Любое расхождение между методами разбирайте на машине: ультразвук подскажет, где искать, ESA покажет, как меняется нагрузка.

Схема запуска на 90 дней описана здесь: маршрут SDT за 90 дней и пилот e-MCM. Отраслевой пример: водоканал и насосные станции.

---
