Rapidox 6100 QU4D Multi-Gas Pumpback — анализатор SF6, C4-FN, C5-FK и Clean Air

Описание

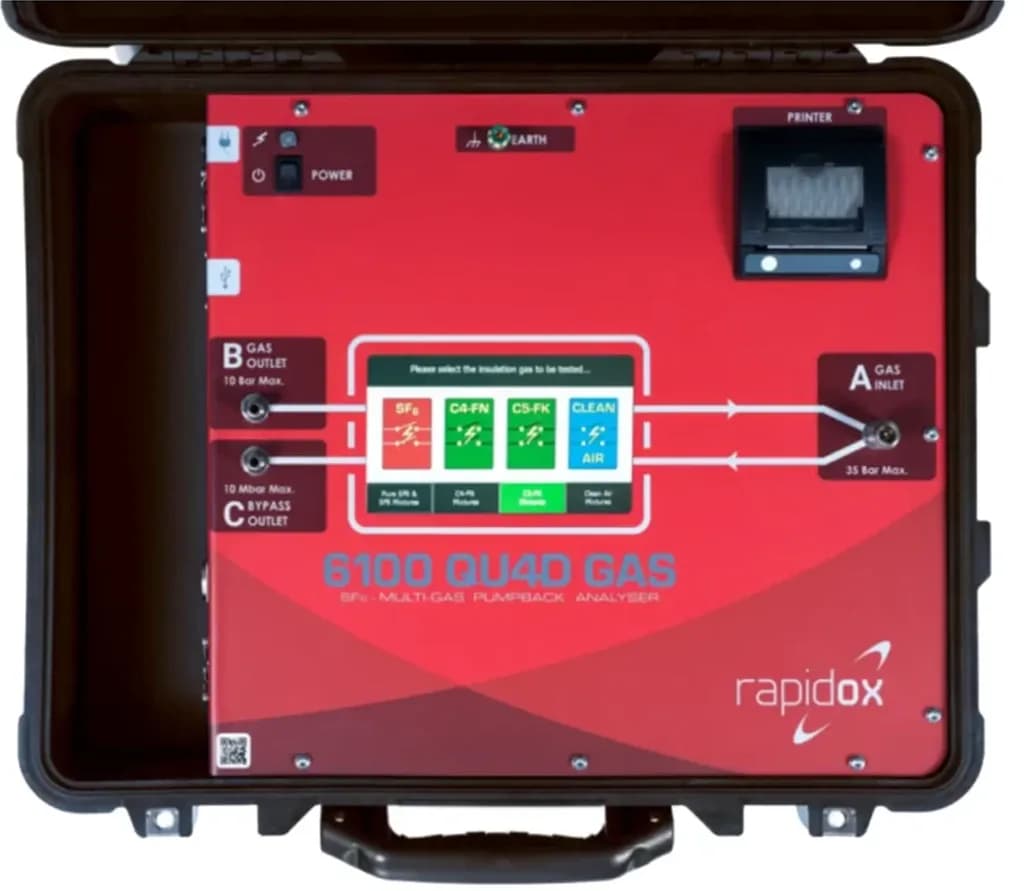

Rapidox 6100 QU4D Multi-Gas Pumpback — портативный анализатор британской компании Cambridge Sensotec для газонаполненного электрооборудования. Он работает с четырьмя типами изоляции: элегазом SF6, смесями C4-FN (g3), C5-FK (AirPlus) и техническим воздухом Clean Air. Для сетевой компании, где рядом стоят старые КРУЭ на SF6 и новые аппараты без элегаза, это один прибор вместо нескольких.

За цикл измерения анализатор определяет чистоту газа, влажность и продукты разложения. После измерения проба возвращается в оборудование, газ не теряется и не попадает в атмосферу.

Какие смеси поддерживаются

Тип изоляции	Смесь	Что измеряется
SF6	SF6 и SF6 + CF4	чистота SF6, H₂O, SO₂, HF, H₂S, CO, CF4
C4-FN (g3)	C4-FN + CO₂ / O₂	C4-FN, CO₂, O₂, H₂O, CO
C5-FK (AirPlus)	C5-FK + CO₂	C5-FK, CO₂, H₂O, CO
Clean Air	N₂ + O₂	O₂ / воздух, H₂O, NO₂

В каждом режиме прибор измеряет до восьми параметров одновременно. Состав датчиков выбирают при заказе и расширяют позже.

Как проходит измерение

1. Оператор подключает прибор к отсеку или баллону через фитинг Rectus-типа (адаптеры DN8 и DN20 в комплекте) и выбирает тип газа.
2. При смене газа прибор выполняет продувку и сбрасывает остаток в мешок для сбора.
3. Rapidox отбирает небольшую порцию газа под давлением. Вакуумная продувка и внутреннее хранилище не дают воздуху попасть в пробу.
4. Все параметры измеряются одновременно, стабильный результат через несколько минут.
5. Компрессор возвращает газ в оборудование под давлением до 10 бар. Результат сохраняется и печатается.

Датчики и диапазоны

Параметр	Диапазон	Точность	Тип датчика	Калибровка
SF6	0–100 %	±0,5 %	ИК или по плотности	12–24 мес.
H₂O (точка росы)	от -60 до +20 °C т.р. (10–24 000 ppmV)	±2 °C т.р.	полимерный	12 мес. (замена датчика)
SO₂	0–100, 0–150, 0–500 или 0–2000 ppm	±2 % ВПИ	электрохимический	12–24 мес.
HF	0–10 или 0–20 ppm	±2 % ВПИ	электрохимический	12–24 мес.
CF4	0–80 %	±1 % от показания	расчётный	не требуется
H₂S	0–100 ppm	±2 % ВПИ	электрохимический	12–24 мес.
CO	0–500, 0–1000, 0–2000 или 0–5000 ppm	±2 % ВПИ	электрохимический	12–24 мес.
Воздух / O₂ / N₂	0–100 % воздух, 0–30 % O₂	±1 % ВПИ	электрохимический	12–24 мес.
CO₂	0–100 %	±0,5 %	ИК	12–24 мес.
C4-FN / C5-FK	0–20 %	±0,5 %	—	12–24 мес.
NO₂	0–20 или 0–200 ppm	±2 % ВПИ	электрохимический	12–24 мес.

Замену датчиков выполняет Cambridge Sensotec или авторизованный сервисный партнёр.

Технические характеристики

Параметр	Значение
Время измерения	2–8 мин (не менее 6 мин для H₂O)
Прогрев	3–4 мин при 20 °C, 15 мин для полной точности
Давление на входе	0,3–35 бар (до 10 бар в режиме возврата)
Компрессор возврата	до 10 бар, до 15 циклов на одном заряде при 20 °C
Тестовые программы	IEC и CIGRE, плюс пользовательские
Экран	цветной сенсорный LCD 7" (178 мм)
Принтер	встроенный термопринтер
Память	4 ГБ, около года непрерывной записи
Выгрузка данных	файлы для Excel на USB-накопитель
Питание	литиевый аккумулятор до 8 ч, заряд 4–6 ч, сеть 90–260 В
Условия работы	от -10 до +40 °C, 10–90 % отн. влажности
Корпус	кейс Peli IP66 с тележкой и ручками
Габариты	270 × 560 × 450 мм (В × Ш × Г)
Масса	21 кг с кейсом

Когда выбирать QU4D, а когда специализированную модель

Парк оборудования	Модель
Только SF6	Rapidox SF6 6100 Pump Back
Только g3 и AirPlus	Rapidox 6100 C4-FN & C5-FK
Только Clean Air	Rapidox 6100 Clean Air
Смешанный или будущий переход на альтернативные газы	Rapidox 6100 QU4D

Комплектация

• анализатор Rapidox 6100 QU4D в кейсе Peli с тележкой;
• пробоотборные шланги;
• адаптеры DN8 и DN20;
• зарядное устройство;
• руководство по эксплуатации.

Дополнительно: мешок для сбора газа, шланги в металлической оплётке и переходники.

Поставка в Казахстане

KEG TRK поставляет анализаторы Cambridge Sensotec энергетическим компаниям и сервисным подрядчикам. Поможем подобрать набор датчиков под ваш парк КРУЭ и выключателей и переходники под конкретные аппараты. Цена по запросу.
