Rapidox 6100 C4-FN & C5-FK Multi-Gas Pumpback — анализатор альтернативных элегазу смесей

Описание

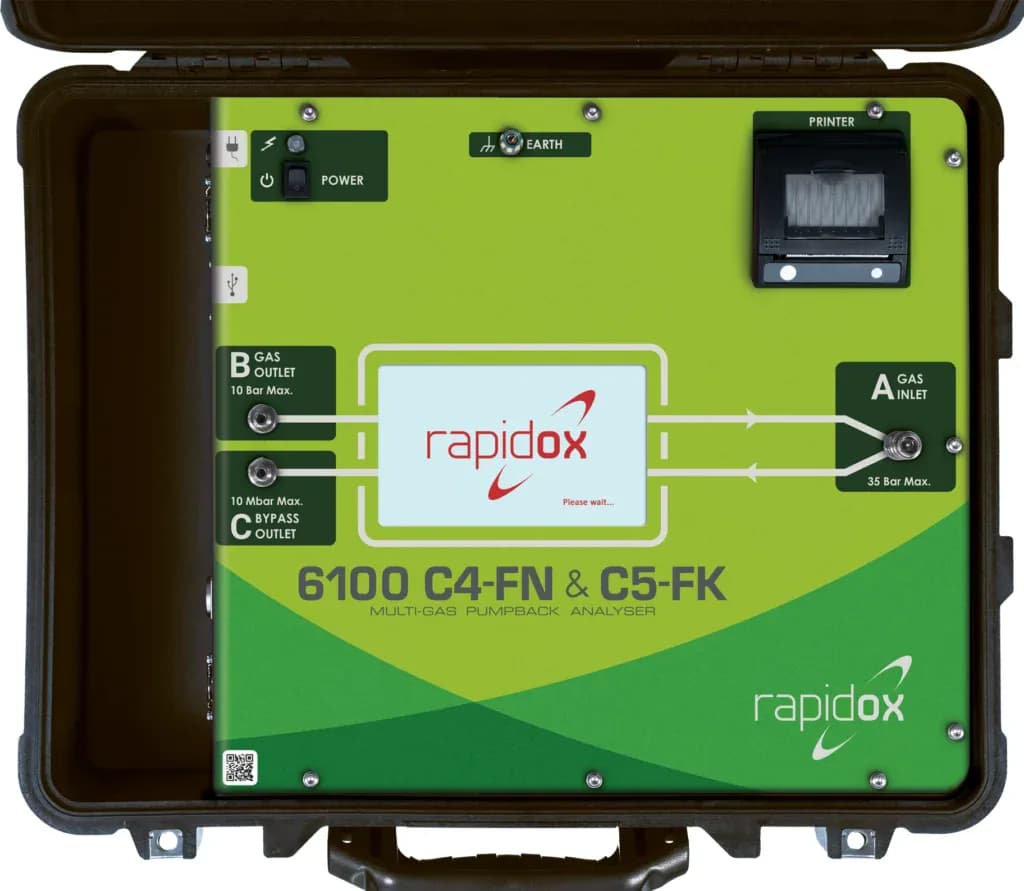

Rapidox 6100 C4-FN & C5-FK Multi-Gas Pumpback — портативный анализатор британской компании Cambridge Sensotec для газонаполненного оборудования без элегаза. Он проверяет смеси на основе C4-FN (g3, Novec 4710) и C5-FK (AirPlus, Novec 5110), которыми производители КРУЭ и выключателей заменяют SF6.

За один цикл прибор измеряет чистоту смеси, долю газа-носителя, влажность и содержание CO. После измерения проба возвращается в оборудование, поэтому газ не теряется и не попадает в атмосферу.

Зачем контролировать C4-FN и C5-FK

Альтернативные газы применяют не в чистом виде, а в смесях. C4-FN обычно смешивают с CO₂ и O₂, C5-FK — с CO₂ и воздухом. Изоляционные свойства зависят от точного соотношения компонентов, поэтому после заправки, доливки и ремонта смесь нужно проверять.

Что даёт регулярный анализ:

• Состав смеси. Падение доли C4-FN или C5-FK снижает электрическую прочность изоляции.
• Влажность. Вода в отсеке ухудшает изоляцию и ускоряет разложение газа.
• CO. Угарный газ — основной продукт разложения при дугах и частичных разрядах. Его рост сигнализирует о проблеме внутри аппарата.
• Безопасность персонала. Продукты разложения токсичны, поэтому их уровень оценивают до вскрытия отсека.

По данным Cambridge Sensotec, у этих газов потенциал глобального потепления намного ниже, чем у SF6, но они всё равно вредны для атмосферы. Поэтому выпуск газа при испытаниях контролируют так же строго, как для элегаза.

Как проходит измерение

1. Оператор подключает прибор к отсеку или баллону через фитинг Rectus-типа (в комплекте адаптеры DN8 и DN20) и выбирает тип смеси на экране.
2. Если перед этим прибор работал с другим газом, он выполняет продувку и сбрасывает остаток во внешний мешок для сбора газа.
3. Rapidox отбирает небольшую порцию газа под давлением. Вакуумная продувка и внутреннее хранилище не дают воздуху попасть в пробу.
4. Все газы измеряются одновременно, стабильный результат появляется через несколько минут.
5. Компрессор возвращает газ в оборудование под давлением до 10 бар. Результат выводится на экран, сохраняется в памяти и при необходимости печатается.

Встроенные защиты контролируют, чтобы цикл завершился без потери газа и без перекрёстного загрязнения.

Датчики и диапазоны

Параметр	Диапазон	Точность	Тип датчика	Калибровка	Ресурс
C4-FN / C5-FK	0–20 %	±0,5 %	ИК	12–24 мес.	более 5 лет
CO₂	0–100 %	±0,5 %	ИК	12–24 мес.	более 5 лет
Воздух / O₂ / N₂	0–100 % воздух, 0–30 % O₂	±1 % ВПИ	электрохимический	12–24 мес.	до 5 лет
H₂O (точка росы)	от -60 до +20 °C т.р. (10–24 000 ppmV)	±2 °C т.р.	полимерный	12 мес. (замена датчика)	2–3 года
CO	0–500, 0–1 000, 0–2 000, 0–5 000 ppm	±2 % ВПИ	электрохимический	12–24 мес.	до 5 лет

Влажность выводится как точка росы или в ppmV, с приведением к рабочей температуре или к 20 °C. В одной конфигурации можно анализировать до шести газов для каждого типа смеси. Набор датчиков подбирают при заказе и расширяют позже.

Технические характеристики

Параметр	Значение
Время измерения	2–8 мин (не менее 6 мин для H₂O)
Прогрев	3–4 мин при 20 °C, 15 мин для полной точности
Давление на входе	0,5–35 бар (до 10 бар в режиме возврата)
Расход пробы	0,5 л/мин
Компрессор возврата	до 10 бар, до 25 циклов на одном заряде при 20 °C
Экран	цветной сенсорный LCD 7" (178 мм)
Принтер	встроенный термопринтер
Память	4 ГБ, около года непрерывной записи
Выгрузка данных	файлы для Excel на USB-накопитель
Подключение пробы	фитинг Rectus-типа, адаптеры DN8 и DN20
Питание	литиевый аккумулятор до 8 ч, заряд 4–6 ч, сеть 90–260 В
Условия работы	от -10 до +40 °C, 10–90 % отн. влажности, 600–1100 мбар
Корпус	кейс Peli IP66 с тележкой и ручками
Габариты	270 × 560 × 450 мм (В × Ш × Г)
Масса	21 кг с кейсом

Сравнение моделей Rapidox 6100

Модель	Газы	Для кого
Rapidox SF6 6100 Pump Back	SF6	Парк только с элегазом
Rapidox 6100 Clean Air	технический воздух (N₂/O₂)	Оборудование с изоляцией Clean Air
Rapidox 6100 C4-FN & C5-FK	смеси C4-FN и C5-FK	Оборудование g3 и AirPlus
Rapidox 6100 QU4D	SF6, C4-FN, C5-FK, Clean Air	Смешанный парк, один прибор на все газы

Комплектация

• анализатор Rapidox 6100 C4-FN & C5-FK в кейсе Peli с тележкой;
• пробоотборные шланги;
• адаптеры DN8 и DN20;
• зарядное устройство;
• руководство по эксплуатации.

Дополнительно: мешок для сбора газа, комплект шлангов и переходников, поверочные газовые смеси.

Поставка в Казахстане

KEG TRK поставляет анализаторы Cambridge Sensotec для энергетических компаний и подрядчиков, обслуживающих КРУЭ. Поможем выбрать конфигурацию датчиков под ваш парк оборудования и подобрать переходники под ваши аппараты. Цена по запросу.
