Отраслевые решения, лендинги и статьи по Olympus 72DL PLUS — высокочастотный ультразвуковой толщиномер
Где применяется
Типовые задачи
- Тонкие покрытия и плёнки
- Многослойные пластиковые изделия и тара
- Тонкостенные металлические детали
- Контроль на производственной линии с высокой частотой измерений
- Лаборатории контроля качества
Описание

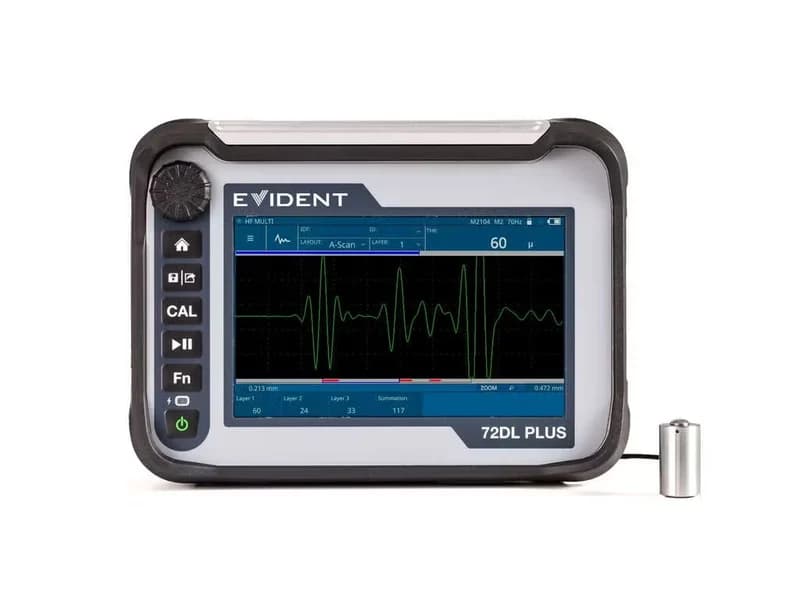

72DL PLUS — прецизионный ультразвуковой толщиномер Olympus (сейчас бренд Evident) для тонких и многослойных изделий. Он выпускается в двух версиях: стандартной на 0,2–30 МГц и высокочастотной на 20–125 МГц, с разрешением до 0,25 мкм.
За одно измерение прибор определяет толщину до шести слоёв, а частота измерений до 2 кГц позволяет работать прямо на производственной линии. Управление — через сенсорный экран 7 дюймов.
Версии
| Параметр | Стандартная | Высокочастотная |
|---|---|---|
| Частота датчиков | 0,2–30 МГц | 20–125 МГц |
| Разрешение | 0,1 / 0,01 / 0,001 мм | 25 / 2,5 / 0,25 мкм |
| Частота измерений (1–3 слоя) | до 2 кГц | до 1 кГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | сталь 0,20–635 мм; пластик 0,0127–25,4 мм |
| Слои | до 6 |
| Экран | 7" WVGA 800 × 480, сенсорный |
| Память | 2 ГБ, ~400 000 значений или 20 000 А-сканов |
| Питание | ~8 ч |
| Защита | IP65 |
| Рабочая температура | −10…+50 °C |
| Размеры | 238,8 × 172,7 × 86,4 мм |
| Масса | 2,08 кг |
Другие толщиномеры
Для коррозии и полевых задач — 39DL PLUS и 45MG. Датчики к толщиномерам: M112, D790.
Поставка в Казахстане
KEG TRK поставляет толщиномеры Olympus (Evident), подбирает датчики под материал и толщину, обучает персонал. Цена по запросу.
Технические характеристики
| Диапазон | сталь 0,20–635 мм; пластик 0,0127–25,4 мм |
| Частота | стандарт 0,2–30 МГц; ВЧ 20–125 МГц (−3 дБ) |
| Разрешение (стандарт) | 0,1 / 0,01 / 0,001 мм |
| Разрешение (ВЧ) | 25 / 2,5 / 0,25 мкм |
| Многослойное измерение | до 6 слоёв |
| Частота измерений | до 2 кГц (стандарт), до 1 кГц (ВЧ), 1–3 слоя |
| Экран | 7" WVGA 800 × 480, сенсорный PCAP, 60 Гц |
| Память | 2 ГБ, ~400 000 значений или 20 000 А-сканов |
| Питание | около 8 ч |
| Защита | IP65 |
| Рабочая температура | −10…+50 °C |
| Размеры | 238,8 × 172,7 × 86,4 мм |
| Масса | 2,08 кг |
Области применения
Производитель
Olympus
Прецизионный ультразвуковой толщиномер Olympus (Evident): стандартная (0,2–30 МГц) или высокочастотная (20–125 МГц) версия, до 6 слоёв за одно измерение, разрешение до 0,25 мкм, сенсорный экран 7", до 2 кГц, память ~400 000 значений.
Основные характеристики
- Диапазон
- сталь 0,20–635 мм; пластик 0,0127–25,4 мм
- Частота
- стандарт 0,2–30 МГц; ВЧ 20–125 МГц (−3 дБ)
- Разрешение (стандарт)
- 0,1 / 0,01 / 0,001 мм
- Разрешение (ВЧ)
- 25 / 2,5 / 0,25 мкм
- Многослойное измерение
- до 6 слоёв
