Сипаттама

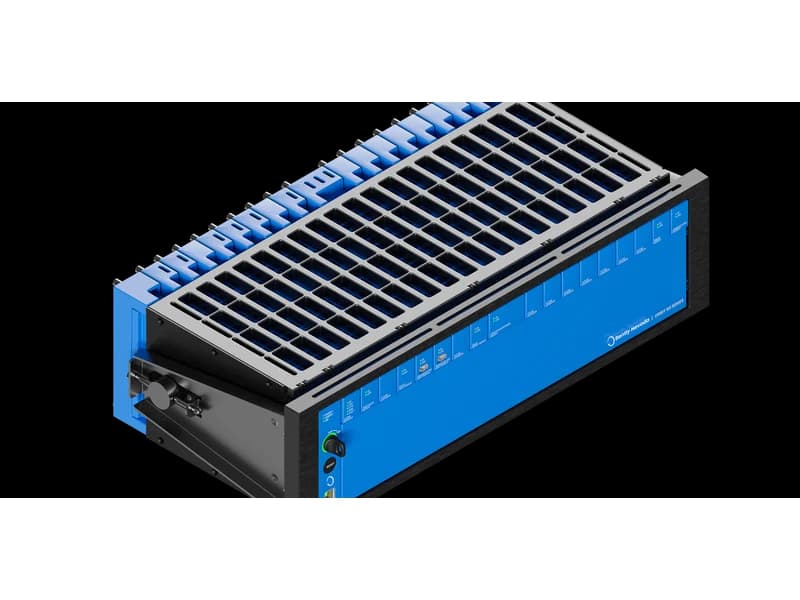

60M10 (PAV) — Orbit 60 желісінің вихрь тоқты proximity датчиктеріне, акселерометрлерге және теріс полярлықты қуаттандырылатын Velomitor жылдамдық датчиктеріне арналған 4 арналы динамикалық кіріс модулі. Модуль жабдықта орнатылған датчиктерден шикі сигналды қабылдап, өңделген діріл, орналасу және жылдамдық мәндерін одан әрі талдау үшін Orbit 60 шассиіне береді.
Модуль Orbit 60 Series шассиіне (3U/6U) орнатылады және шассидің басқару мен қуат модульдерімен — 60M01 SIM, 60M02 PPM және 60M03 CMM — бірге жұмыс істейді, олар кіріс модульдерін жоғарғы деңгейдегі жүйемен байланыстырады. Арналарды конфигурациялау, дабыл параметрлерін тағайындау және алғашқы диагностика Orbit Studio арқылы, ал ұзақ мерзімді трендтік талдау мен деректер архиві System 1 арқылы орындалады.
Қолданылу саласы
60M10 PAV білікте немесе подшипник тораптарында proximity немесе Velomitor датчиктері бұрыннан орнатылған жабдықта қолданылады — әдетте турбиналар, компрессорлар, сорғылар және теріс полярлықты датчик қуаттандыру стандарт болып табылатын басқа да критикалық роторлы жабдық үшін.
Үйлесімділік және жаңғырту
3300 XL Proximitor датчиктер отбасын қолдау 60M10-ды 3500 Series негізіндегі жүйелерден Orbit 60-қа көшу кезінде ыңғайлы модуль етеді: жабдықтағы бар сымдар мен датчиктер өзгеріссіз қалады, шассидегі тек сигналды өңдеу модулі жаңартылады.
Байланысты модульдер
Техникалық сипаттамалар
| Модуль | 60M10 |
| Код | PAV |
| Түрі | Input Module |
| Bently Nevada парт-нөмірі | 60M10 |
Қолдану салалары
Өндіруші
Bently Nevada
Proximity датчиктеріне, акселерометрлерге және теріс полярлықты Velomitor датчиктеріне арналған кіріс модулі.
Негізгі сипаттамалар
- Модуль
- 60M10
- Код
- PAV
- Түрі
- Input Module
- Bently Nevada парт-нөмірі
- 60M10
