Описание

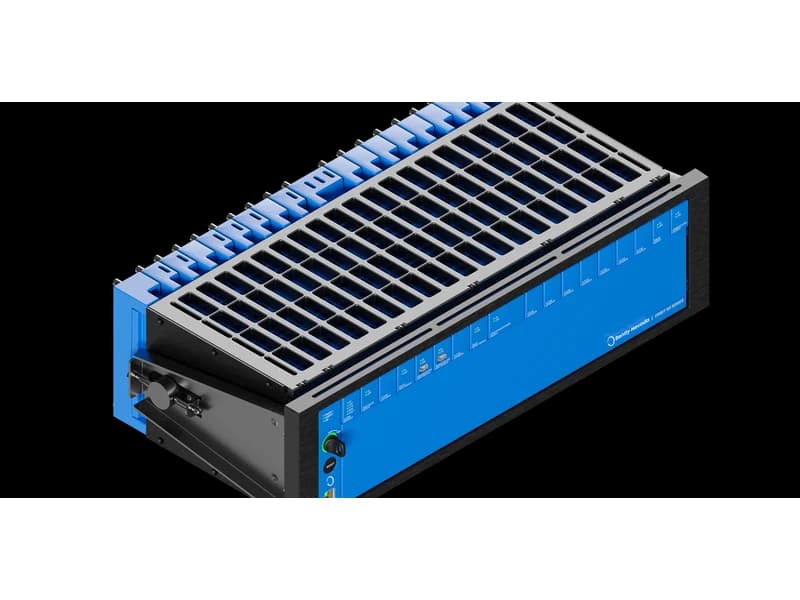

Output Modules - это выходные модули системы Orbit 60 Series, обеспечивающие релейные, аналоговые и цифровые выходы для управления оборудованием, аварийной сигнализации и интеграции с внешними системами. Модули предоставляют гибкие возможности для реализации различных схем защиты и управления.
Справочник номеров выходных модулей (60M20–60M24)
| Номер | Код | Назначение |
|---|---|---|
| 60M20 | Recorder | 8-канальный аналоговый выход / архивирование |
| 60M21 | Relay EM | Электромеханические реле аварийной остановки |
| 60M22 | Relay SS | Твердотельные реле |
| 60M23 | Analog Out | Аналоговые выходы 4–20 мА |
| 60M24 | Digital Out | Цифровые выходы TTL/CMOS |
Основные типы выходов
Recorder и релейные модули
- Recorder Module — 8-канальный модуль аналоговых выходов для архивирования и индикации
- Relay Modules — электромеханические и твердотельные реле аварийной остановки
Релейные выходы
- Электромеханические реле с принудительным размыканием
- Высокое коммутируемое напряжение и ток
- Светодиодная индикация состояния
- Защита от короткого замыкания
Аналоговые выходы
- Стандартный сигнал 4-20 мА
- Гальваническая изоляция выходов
- Высокая точность и стабильность
- Программируемые диапазоны
Цифровые выходы
- Транзисторные выходы с открытым коллектором
- Высокая скорость переключения
- Защита от перегрузки
- TTL/CMOS совместимые уровни
Технические характеристики
Релейные выходы
- Коммутируемое напряжение: до 250V AC/DC
- Коммутируемый ток: до 5A
- Время срабатывания: <10 мс
- Механический ресурс: >10^6 циклов
Аналоговые выходы
- Выходной сигнал: 4-20 мА
- Точность: <0.1%
- Температурный дрейф: <50 ppm/°C
- Нагрузка: до 600 Ом
Цифровые выходы
- Выходное напряжение: 5-24V DC
- Максимальный ток: 500 мА на канал
- Защита от короткого замыкания
- Оптоизоляция выходов
Преимущества
- Надежность - высококачественные реле и компоненты
- Гибкость - различные типы выходов для разных применений
- Безопасность - гальваническая изоляция и защита от перегрузок
- Программируемость - возможность настройки функций через ПО
- Совместимость - стандартные интерфейсы для интеграции
Области применения
Output Modules используются для управления и сигнализации в системах Orbit 60 Series:
- Аварийная остановка оборудования при превышении уставок
- Управление клапанами и задвижками систем безопасности
- Сигнализация операторам о состоянии оборудования
- Интеграция с PLC и DCS системами управления
Технические характеристики
| Реле | Релейные выходы |
| Аналоговые сигналы | 4-20 мА выходы |
| Цифровые сигналы | Цифровые выходы |
| Изоляция | Гальваническая изоляция |
| Программирование | Программируемые функции |
| Номер Bently Nevada | 60M20–60M29 |
Области применения
Производитель
Bently Nevada
Релейные и аналоговые выходы для управления оборудованием и сигнализации
Основные характеристики
- Реле
- Релейные выходы
- Аналоговые сигналы
- 4-20 мА выходы
- Цифровые сигналы
- Цифровые выходы
- Изоляция
- Гальваническая изоляция
- Программирование
- Программируемые функции
