Мониторинг генераторов
Вибромониторинг турбогенераторов: Bently Nevada 3500/42M и 3500/45, proximity-зонды 3300 XL, осевой сдвиг и радиальная вибрация. Дополнение — ультразвук SDT для частичных разрядов и уплотнений.
Турбогенератор: эталон Bently Nevada
Турбогенератор объединяет турбину и синхронную машину на общем валу — это самый дорогой и регламентированный агрегат энергоблока. Отраслевой стандарт защиты — система 3500 с proximity-каналами по API 670.
KEG TRK выполняет проектирование, монтаж, юстировку при горячем пуске и интеграцию с существующей АСУ ТП.
Ключевые измерения
Радиальная вибрация
3500/42M принимает сигналы с 330103 или 330050 для крупных зазоров. Пороги задают по ISO 10816 и внутренним стандартам энергокомпании.
Осевой сдвиг
3500/45 контролирует положение ротора относительно упорных подшипников. Юстировка при первом горячем пуске — обязательный этап ввода системы (см. вихретоковые датчики на крупных машинах).
Температура и вспомогательные каналы
На том же стойке 3500 размещают температурные модули и каналы для маслонасосов смазки — единая архитектура для всего турбоагрегата.
SDT — дополнение к штатной защите
Штатный вибромониторинг не покрывает:
- частичные разряды в изоляции (SDT340 + ёмкостный датчик);
- утечки водорода через уплотнения вала (ультразвуковое сканирование);
- состояние подшипников вспомогательных насосов и вентиляторов генераторного отделения.
Комплексный подход описан в материале постоянный vs маршрутный мониторинг на ТЭС.
Связь с турбиной и вспомогательным парком
Генератор — часть единого турбоагрегата. Проектируйте защиту совместно с паровой турбиной и насосным хозяйством блока. Обзор продуктов — вибромониторинг для энергетики.
Olympus — НК и визуальный контроль
- Толщинометрия — корпуса, трубопроводы и сосуды (39DL PLUS);
- Видеоэндоскопия IPLEX — осмотр полостей и проточных частей на останове (IPLEX One).
Каталоги: НК Olympus · эндоскопы IPLEX · производитель.
Bently Nevada 3500, System 1, ультразвук SDT, Olympus и Ion Science — SF6/VOC для турбин, генераторов и обвязки энергоблока
3500/42M — монитор Proximitor/Seismic
Монитор 3500/42M: 4 канала проксиметров и сейсмических датчиков, вибрация и положение, выходы 4–20 мА
3500/45 — монитор положения
Монитор положения 3500/45: 4 канала, осевое положение, дифференциальное и корпусное расширение, положение клапанов
330103-00 — 3300 XL 8 mm Proximity Probe
Стандартный 8 mm proximity probe Bently Nevada — 2.0 mm диапазон, API 670
330193-00 — 3300 XL HTPS High-Temperature Probe
High-Temperature proximity probe 3300 XL — до +350°C для печей, турбин и горячих агрегатов

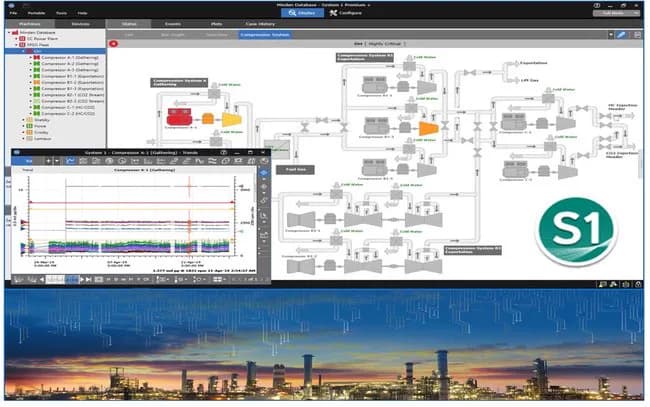

System 1 - Платформа мониторинга состояния
