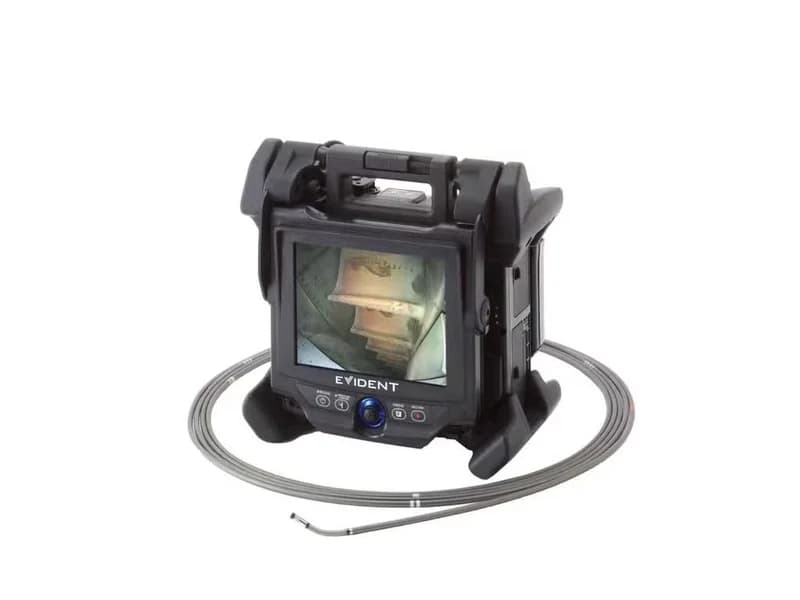

RVI of turbines and heat exchangers: which IPLEX you need

Зачем RVI, если есть вибрация

Вибрация скажет, что турбина или насосный агрегат изменил поведение. Видеоэндоскоп отвечает на другой вопрос: что видно внутри проточной части, камеры, трубного пучка, коллектора — без полной разборки.

На ТЭЦ, ГТУ, компрессорных и технологических установках remote visual inspection (RVI) сокращает простой и повышает уверенность перед пуском после ремонта.

Сравнение моделей — в гиде «Какой IPLEX выбрать». Ниже — привязка к объектам.

---

Турбины и горячий тракт

Задачи: лопатки, сопловые аппараты, камера сгорания, переходные зоны, посторонние предметы, следы перегрева/эрозии.

Обычно берут:

• IPLEX One — единая платформа, Swoptix, измерения, цифровой отчёт;
• или IPLEX NX — если уже привычная флагманская картинка/3D.

Для регулярных обходов «посмотреть и снять видео» иногда хватает GX/GT или G Lite.

Ключ в ТЗ: диаметр лючка и нужность измерений (не только фото).

---

Теплообменники и трубные пучки

Здесь часто важнее длина, чем «киношная» картинка.

• Короткие каналы / коллекторы — NX / One / GX.
• Длинные трубы и трассы 20–30 м — IPLEX GAir с пневматической артикуляцией.

Ошибка закупки: взять NX «на всё» и потом обнаружить, что до конца пучка физически не достаёте.

---

Узкий доступ и отливки

Отверстия ~2 мм, мелкие полости, направляющие — зона IPLEX TX II (гибкий ~2,2 мм / жёсткий ~1,8 мм).

Частая схема: TX II находит зону интереса → 4–6 мм система делает детальный осмотр и измерение.

---

Мини-матрица под заявку

Объект	Длина	Доступ	Модель
Турбина / камера	2–10 м	4–8 мм	One / NX / GX
Теплообменник длинный	20–30 м	~8,5 мм	GAir
Узкое отверстие	до ~1,2 м	1,8–2,2 мм	TX II
Быстрый обход	2–5 м	стандарт	G Lite / GX

---

Как встроить в простой

1. Перед остановом — план точек RVI (что обязательно увидеть).
2. Во время останова — съёмка + измерение критичных дефектов.
3. В отчёте — кадр, координата/глубина введения, вердикт, рекомендация.
4. После ремонта — повторный RVI контрольных зон.

Так IPLEX становится частью процедуры пуска, а не «камерой для любопытства».

Каталог — /products/endoscopes. Подбор комплектации — /proizvoditeli/olympus.
