Обнаружение коронных разрядов и электрических дуг ультразвуком

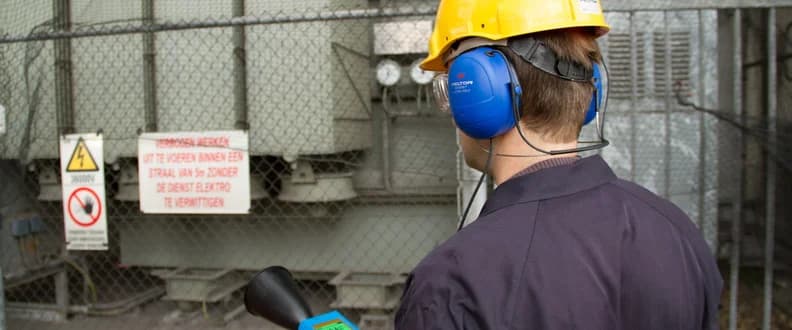

📸 Фото: инспектор в СИЗ с ультразвуковым детектором и параболическим отражателем диагностирует изоляторы открытого распределительного устройства (ОРУ) или трансформаторной подстанции
Рекомендуемый формат: 1200×500 px, WebP
Ультразвуковое обнаружение электрических дефектов направлено на выявление коронных разрядов, электрических дуг и дефектов изоляции на высоковольтном оборудовании. По статистике страховых и энергетических компаний, до 80% электрических отказов можно предсказать и предотвратить при регулярном мониторинге. Ультразвуковой метод — единственный, позволяющий проводить инспекцию без отключения оборудования и без приближения к токоведущим частям.
Коронные разряды, дуги и дефекты изоляции генерируют ультразвуковые волны в диапазоне 20–100 кГц, которые улавливаются воздушными датчиками. Параболический отражатель позволяет обнаруживать разряды с расстояния до 10 метров — от изоляторов ОРУ, муфт ВЛ и трансформаторных вводов.
KEG TRK поставляет ультразвуковые детекторы SDT Ultrasound Solutions для электрической диагностики в Алматы, Астану, Атырау, Актобе и по всему Казахстану. Обучение методологии ультразвуковой электрической диагностики входит в комплект поставки.
Виды электрических дефектов, обнаруживаемых ультразвуком
Один прибор — полный контроль электрооборудования предприятия.
Коронные разряды на изоляторах и кабелях
Коронные разряды возникают на поверхности изоляции при локальном перенапряжении. Они постепенно разрушают изоляцию и могут привести к пробою. Ультразвук выявляет корону на расстоянии 5–10 м от датчика — без контакта с оборудованием.
Электрические дуги и треккинг
Дуговые разряды между проводниками генерируют мощный ультразвуковой сигнал. Детектор мгновенно реагирует на дуговые дефекты в распределительных щитах, трансформаторах и кабельных соединениях.
Дефекты контактных соединений
Ослабленные болтовые соединения и окисленные контакты создают локальный нагрев и характерный ультразвуковой сигнал задолго до видимых признаков дефекта. Обнаружение без разборки шкафов.
Изоляторы подстанций и ВЛ
Загрязнённые и повреждённые изоляторы на открытых распредустройствах и воздушных линиях создают поверхностные разряды. Ультразвуковое сканирование с безопасного расстояния без приближения к токоведущим частям.
Как проводить ультразвуковую диагностику электрических дефектов
Три шага от сканирования до трендового мониторинга.
Направьте датчик на оборудование
Используйте воздушный датчик с параболическим отражателем (для подстанций, ОРУ) или гибкий волновод (для шкафов). Сканируйте с безопасного расстояния — не нужно открывать шкафы.
Слушайте и измеряйте сигнал
Коронные разряды создают характерный «шипящий» звук при гетеродинировании, а дуги — «потрескивание». Прибор показывает уровень в дБмкВ для объективной оценки и сравнения.
Запишите данные и отследите тренд
Сохраните измерение, аудиозапись и координаты точки. При регулярных измерениях прибор строит тренды — рост сигнала указывает на прогрессирование дефекта и сроки замены.
Преимущества ультразвуковой диагностики электрических дефектов
Безопасность, раннее обнаружение и документирование для энергетических предприятий Казахстана.
Безопасная инспекция под напряжением
Ультразвуковая диагностика проводится дистанционно — без контакта с токоведущими частями. Нет необходимости отключать оборудование для проведения инспекции.
Раннее обнаружение за месяцы до отказа
Коронные разряды развиваются постепенно. Ультразвуковой мониторинг выявляет зарождающиеся дефекты за месяцы до пробоя изоляции и аварийного отключения.
Диагностика в шумных условиях
Диапазон 20–100 кГц не пересекается с промышленным шумом. Корона и дуги обнаруживаются в шуме работающих трансформаторов, двигателей и вентиляционного оборудования.
Снижение риска пожара и взрыва
Электрические дуги и дефекты изоляции — основная причина электрических пожаров. Своевременное обнаружение предотвращает катастрофические последствия.
Документирование и тренды
Современные детекторы записывают сигнал и позволяют отслеживать развитие дефекта во времени. Рост амплитуды — сигнал к внеплановому обслуживанию.
Выявление невидимых дефектов
Тепловизор показывает только перегрев. Ультразвук выявляет активные разряды в их начальной стадии — когда температура ещё не поднялась до порога тепловизора.
