Поиск утечек сжатого воздуха и газа ультразвуком
📸 Фото: специалист с направленным ультразвуковым детектором (с параболическим отражателем) сканирует воздушный трубопровод в компрессорном цехе
Рекомендуемый формат: 1200×500 px, WebP
Поиск утечек сжатого воздуха ультразвуком выявляет потери энергии в пневматических системах. По данным Compressed Air Challenge, утечки составляют 20–30% от общего производства сжатого воздуха на типичном промышленном предприятии. При учёте, что сжатый воздух потребляет около 10% всей электроэнергии завода, устранение утечек — самый быстрый путь к снижению энергозатрат.
Ультразвуковые детекторы обнаруживают утечки по характерному высокочастотному сигналу (20–100 кГц) турбулентного потока. Метод работает для сжатого воздуха, технологических газов (N₂, Ar, CO₂), пара и вакуума. Инспекция проводится на работающем оборудовании под рабочим давлением — без остановки производства и сброса давления. Специализированный прибор LEAKChecker оптимизирован именно для задач поиска утечек.
KEG TRK поставляет ультразвуковые детекторы SDT Ultrasound Solutions и ПО LEAKReporter для поиска утечек в Алматы, Астану, Атырау, Актобе, Павлодар, Кызылорду и другие города РК. Обучение по программе поиска и документирования утечек — в комплекте.
Области применения ультразвукового поиска утечек
Один детектор — полный контроль всех газовых систем предприятия.
Сжатый воздух и пневматические системы
Обнаружение утечек в магистралях, соединениях, клапанах и фитингах. Детектор локализует источник утечки до конкретного фитинга — даже в шумных цехах при уровне шума >100 дБ.
Вакуумные системы
Выявление подсосов воздуха в вакуумных линиях, камерах и уплотнениях. Ультразвуковой сигнал турбулентного потока однозначно указывает на точку подсоса.
Природный и технологический газ
Поиск утечек N₂, Ar, CO₂, природного газа в промышленных установках. Безопасная инспекция под давлением без дополнительных газоанализаторов.
Пар и конденсат
Обнаружение утечек пара в магистралях и арматуре. Ультразвук позволяет отличить реальную утечку от нормального парения по характеристике сигнала.
Как провести ультразвуковой поиск утечек
Три шага от сканирования до отчёта об экономии.

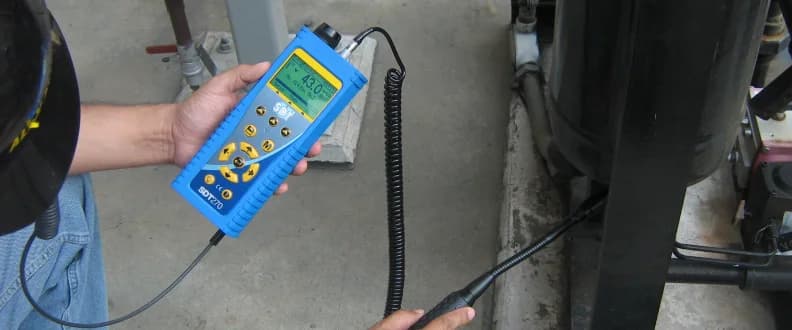

Сканируйте датчиком зоны трубопроводов
Используйте направленный датчик с параболическим отражателем для дальнего поиска или контактный — для ближнего. Двигайтесь вдоль магистрали, фиксируя рост сигнала.
Локализуйте точку утечки
Ультразвуковой сигнал нарастает при приближении к источнику. Двигайтесь к максимальному значению dBµV — это и есть точное место утечки.
Задокументируйте и рассчитайте потери
Пометьте утечку тегом, внесите в LEAKReporter. Программа рассчитает стоимость потерь в год и создаст отчёт с картой для ремонтной бригады.
Преимущества ультразвукового поиска утечек
Измеримая экономия энергии для предприятий Казахстана.
Экономия энергии до 30%
Устранение утечек снижает нагрузку на компрессоры и прямо уменьшает потребление электроэнергии. Один обходной маршрут даёт данные для плана экономии.
Обнаружение в шумных цехах
Диапазон 20–100 кГц не перекрывается производственным шумом. Утечки находят в самых шумных условиях — рядом с прессами, дробилками, компрессорами.
Точная локализация
Направленный датчик указывает на конкретный фитинг или стык — не нужно останавливать и разбирать трубопровод для поиска места утечки.
Отчёт с расчётом потерь
LEAKReporter автоматически рассчитывает объём и стоимость утечки в год. Готовый документ для приоритизации ремонта и отчётности руководству.
Без остановки и сброса давления
Инспекция проводится на работающем оборудовании под рабочим давлением. Нет простоев, нет потерь производства во время аудита.
Быстрый ROI: 3–12 месяцев
Одна инспекция крупного предприятия выявляет потери на сотни тысяч тенге в год. Программа поиска утечек окупается за первый квартал.
Хотите провести аудит утечек на вашем предприятии?
Специалисты KEG TRK помогут рассчитать потенциальную экономию и подобрать оптимальный детектор.
Получить консультациюПриборы для поиска утечек сжатого воздуха
От специализированного LEAKChecker до профессионального SDT340.
LEAKChecker
СпециализированныйСпециализированный детектор для поиска утечек. Простой, надёжный, немедленный результат.
Подходит для: Базовый поиск утечек воздуха
SDT270
Данные и трендыПродвинутый детектор с записью данных, FFT спектром и интеграцией с LEAKReporter.
Подходит для: Программа энергоаудита, документирование
SDT340
ПрофессиональныйМультисенсорная платформа с Bluetooth HD, расширенной аналитикой и облачной синхронизацией.
Подходит для: Критические объекты, комплексный аудит
SDT200
Для начинающихБазовый детектор для быстрого старта программы поиска утечек с немедленным звуковым индикатором.
Подходит для: Первый шаг, быстрый ROI
